ACX7332をラックに取り付けます

このトピックの情報を使用して、ACX7332ルーターをラックに取り付けます。

ACX7332ルーターは、2ポストラック、4ポストラック、またはキャビネットに取り付けることができます。

2 ポスト ラックにACX7332を取り付ける

ルーターの取り付けに使用できる次の部品と工具が用意されていることを確認してください。

  • 取り付けブラケットをラックに固定するためのM5ネジ4本(付属)

  • プラス(+)ドライバー、番号2—付属しません

  • ESD接地ストラップ—付属

注:

ACX7332ルーターには、2ポスト取り付けブラケットがあらかじめ取り付けられた状態で出荷されます。

ラックの 2 本の支柱に ACX7332 ルーターを取り付けるには、次の手順に従います。

  1. 手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスのESDポイントに接続します。
  2. 機械式リフトを使用している場合:
    1. ルーターをリフトに積み込み、リフトプラットフォームにしっかりと固定されていることを確認します。

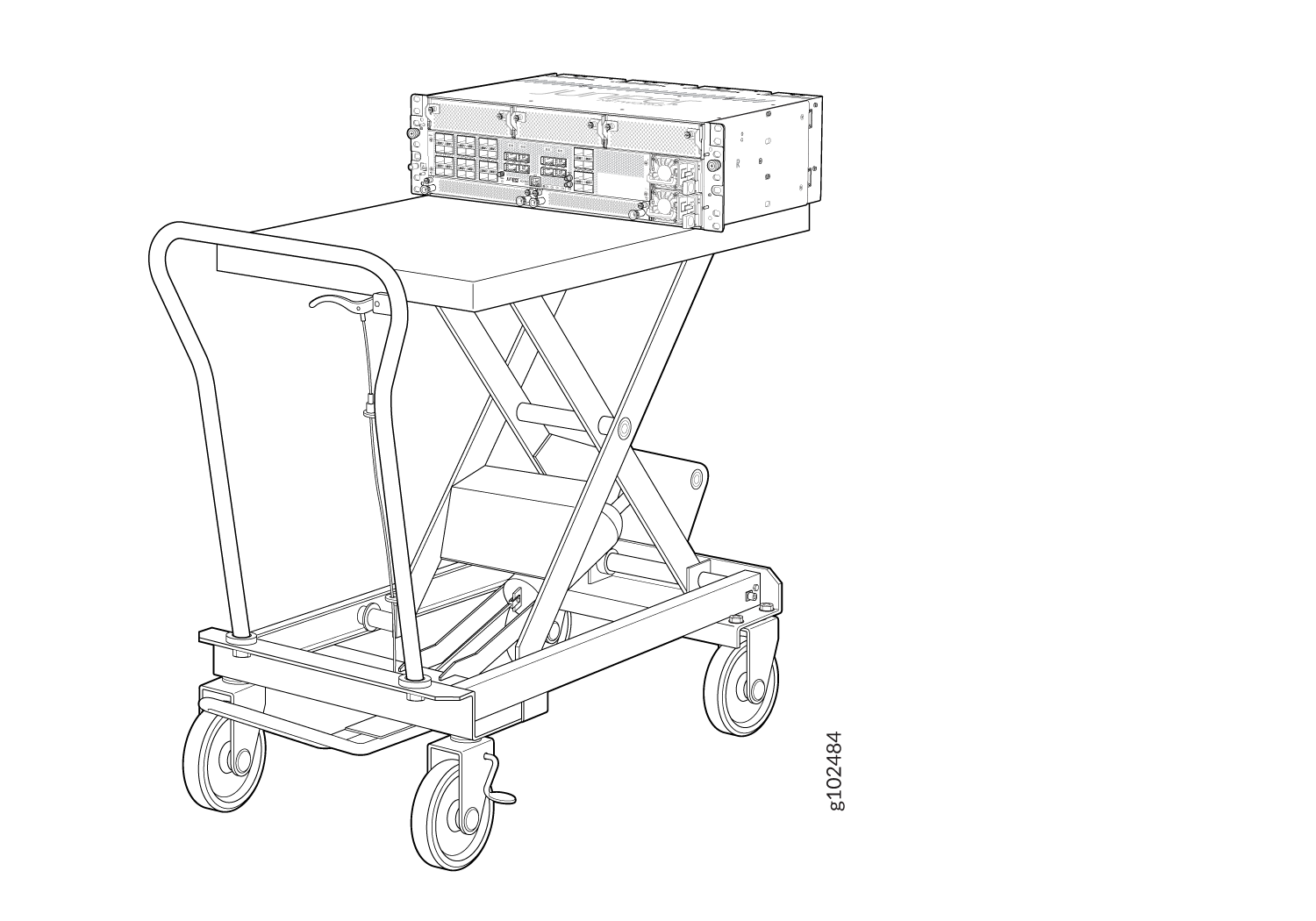

      図1:ACX7332を機械式リフトLoad the ACX7332 onto a Mechanical Liftに搭載する
    2. リフトを使用して、ルーターをラックの前に位置合わせします。
    3. 取り付けブラケットの穴がラック支柱の穴と位置が合うまで、シャーシをラックに慎重に配置します。
  3. ルーターを手動で取り付ける場合は、ルーターの両側をつかみ、ルーターを持ち上げてラックに配置し、取り付けブラケットの穴をラック支柱の穴に合わせます。
  4. 4本のM5ネジ(付属)を使用して、取り付けブラケットをラックに固定します。ネジを締めます。

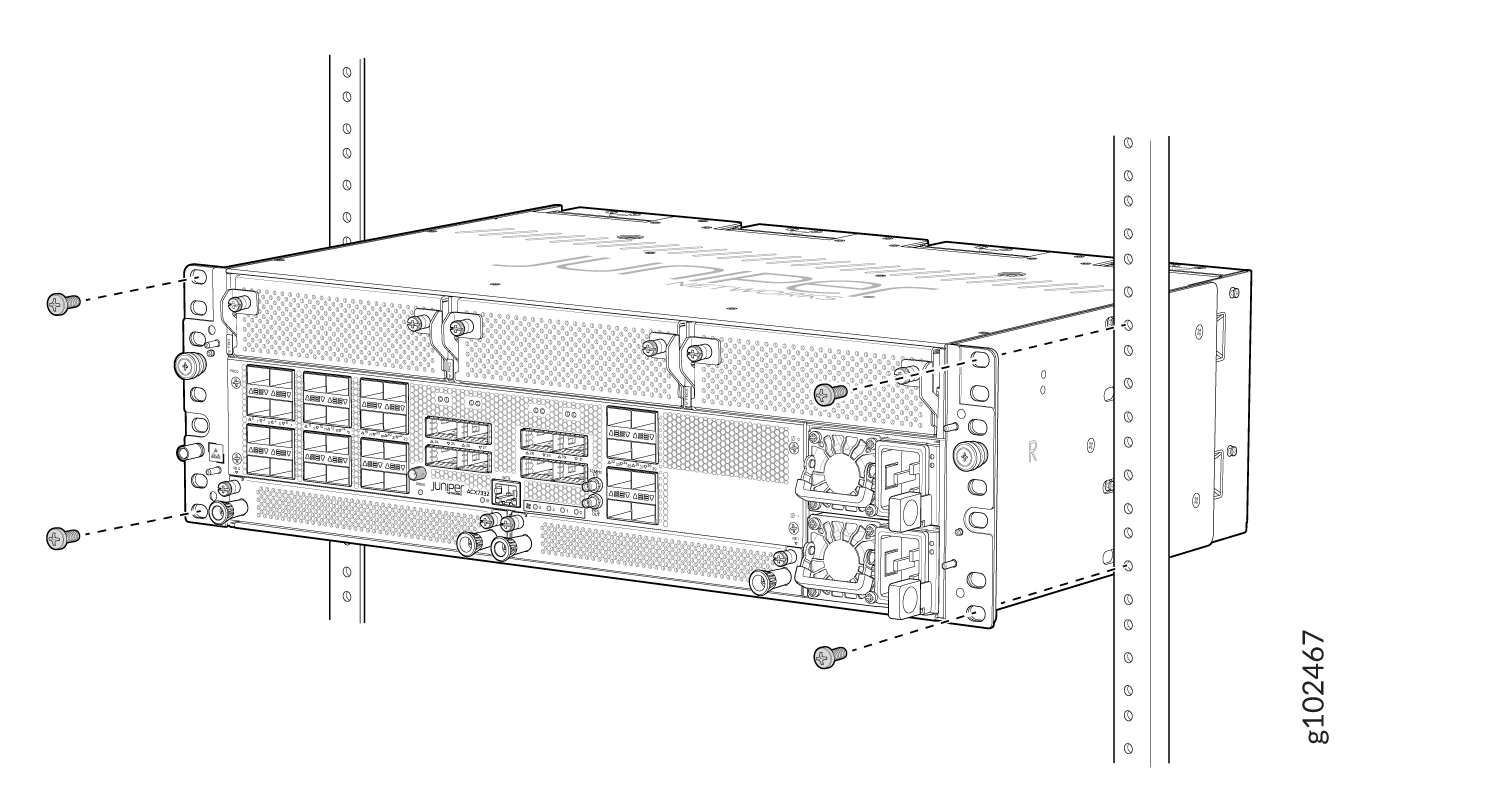

    図2:ルーターをラックSecure the Router Flush with the Posts of the Rackの支柱と同じ高さに固定します
  5. ラックの片側にあるすべてのネジがもう片側のネジと位置が合っていることを確認して、シャーシが水平であることを確認します。

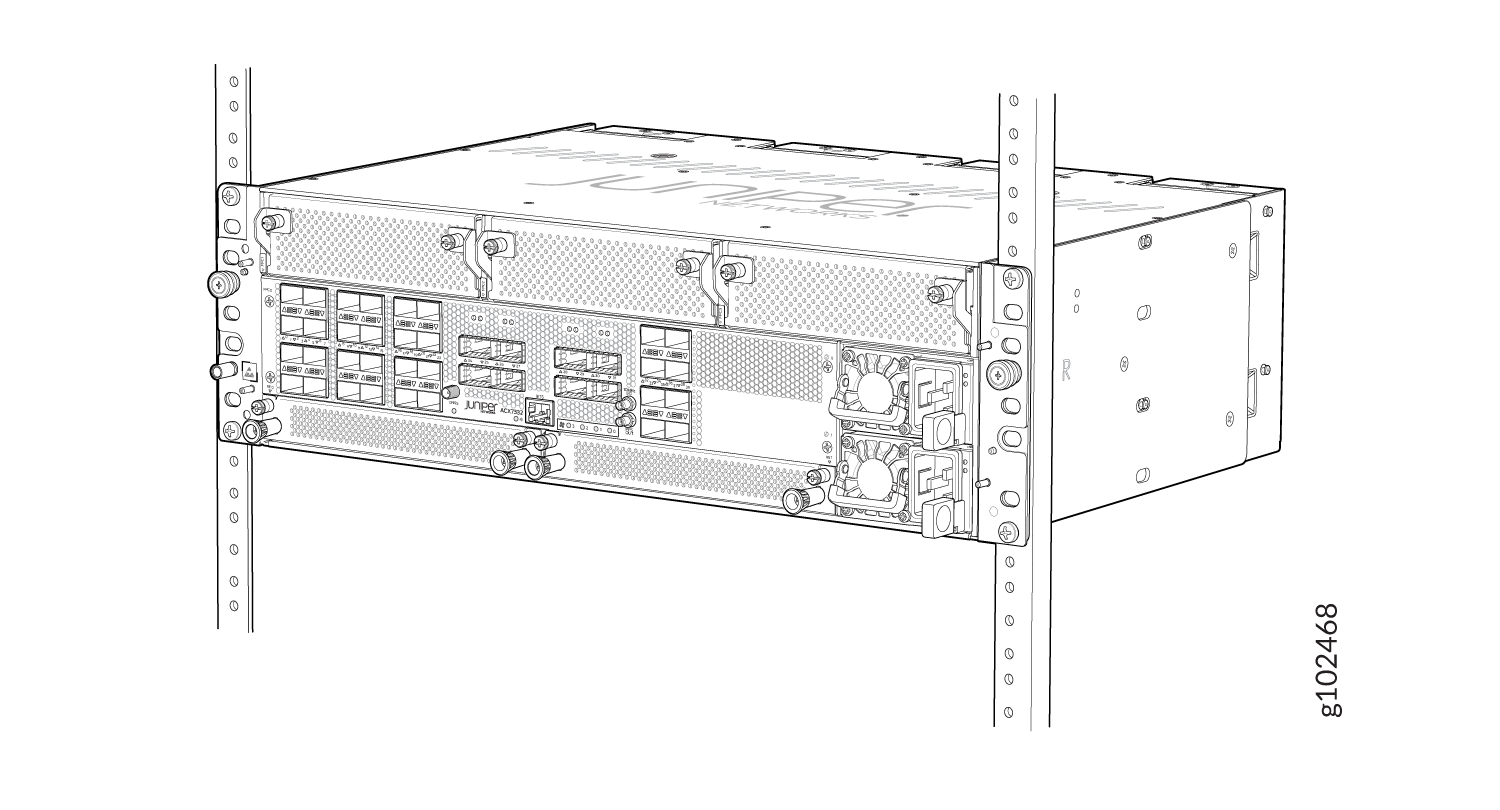

    図3:2ポストラックに設置されたACX7332ルーター

4 ポスト ラックにACX7332を取り付ける

ルーターの取り付けに使用できる次の部品と工具が用意されていることを確認してください。

  • ESD接地ストラップ—付属

  • プラス(+)ドライバー—付属なし

  • 以下のコンポーネントで構成される伸縮式レールキット:

    表1:伸縮レールキットのコンポーネント

    項目

    説明

    伸縮式レールアセンブリ

    1. 取り外し可能な伸縮式レールブラケット

    2. 中央伸縮式レール

    3. 固定式伸縮式レール

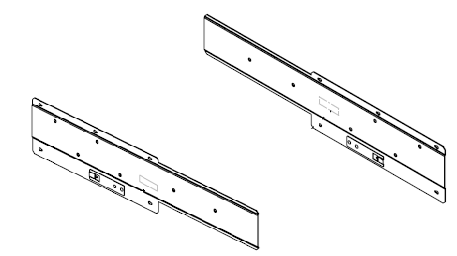

    左右のシャーシブラケット

    以下が含まれるネジのパック:

    • 8 M4 マイナス ヘッド ネジ

    • 6本のM4細頭ネジ

    • 丸穴ピン8個

    • 8ネジ穴ピン
    注:伸縮式レールは、奥行き450〜600mmの範囲の4つのポストラックでサポートされています。

4 ポスト ラックにルーターを取り付けるには、次の手順に従います。

  1. 手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスのESDポイントに接続します。
  2. プラスドライバーを使用して、あらかじめ取り付けられた2ポスト取り付けブラケットの両側にあるネジを外し、ブラケットを取り外します。

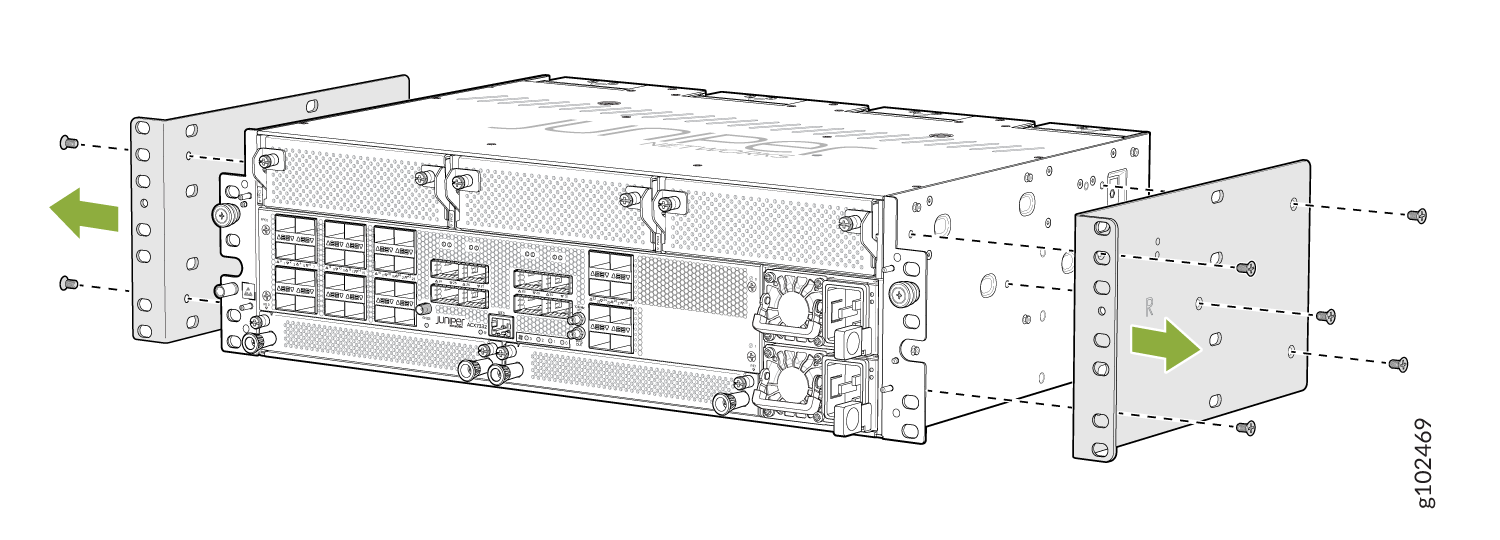

    図4:2ポスト取り付けブラケットの取り外しJuniper Networks device with brackets and screws for rack mounting, green arrows show direction for bracket attachment.
  3. ブラケットアセンブリを組み立てます。
    1. 取り外し可能な伸縮レールブラケットを伸縮レールアセンブリから引き出し、取り外します。伸縮式レール アセンブリの部品の詳細については、表 1 を参照してください。

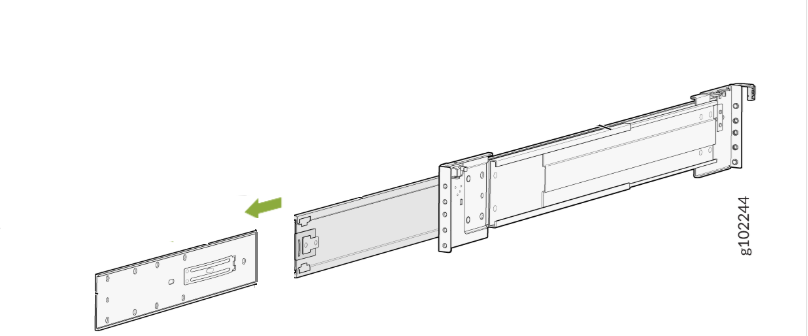

      図5:伸縮式レールブラケットの取り外しDetach the Telescopic Rail Bracket
    2. 取り外し可能な伸縮式レールブラケットをシャーシブラケットの上に置きます。 図6をご覧ください。
      シャーシブラケットは、伸縮式レールキットに付属しています。
    3. 取り外し可能な伸縮式レールブラケットの穴をシャーシブラケットの上に合わせます。
    4. 伸縮レールブラケットに付属のネジを使用して、伸縮レールブラケットをシャーシブラケットの上に取り付けます。

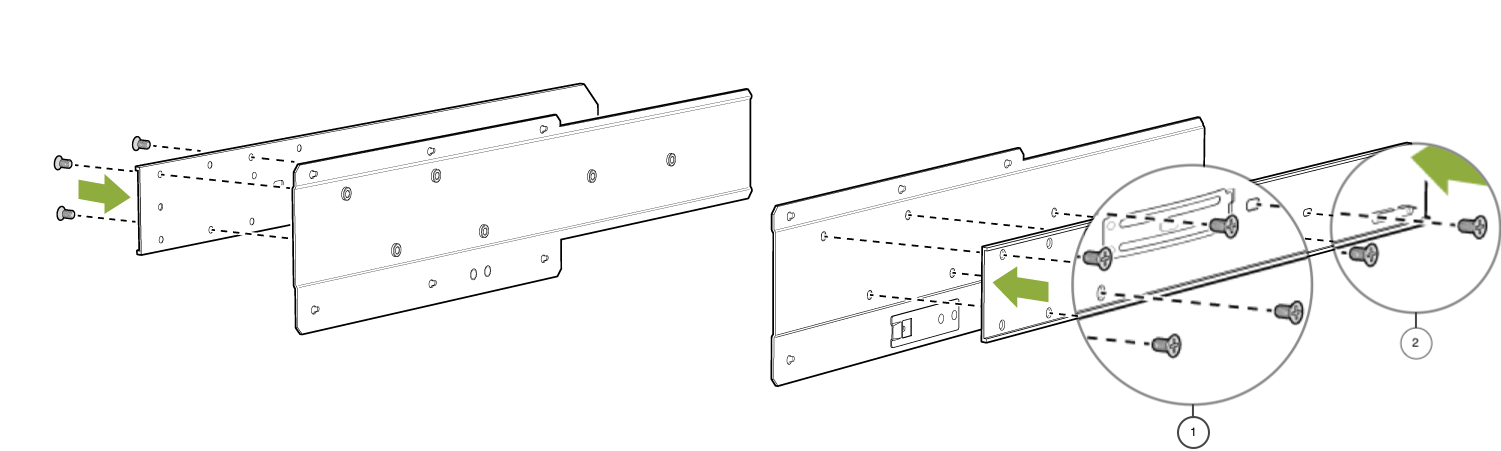

      図6:ブラケットアセンブリの組み立てAssemble the Bracket Assembly

      1. M4平頭ネジ

      2. M4細頭ネジ

    伸縮レールキットのねじのリストについては、 表1を参照してください。
  4. ブラケットアセンブリをシャーシに取り付けます。
    1. ブラケット アセンブリの鍵穴をシャーシの位置合わせした穴に合わせます。
    2. ブラケット アセンブリをシャーシの前面に向かって押して、ブラケット アセンブリを所定の位置にロックします。

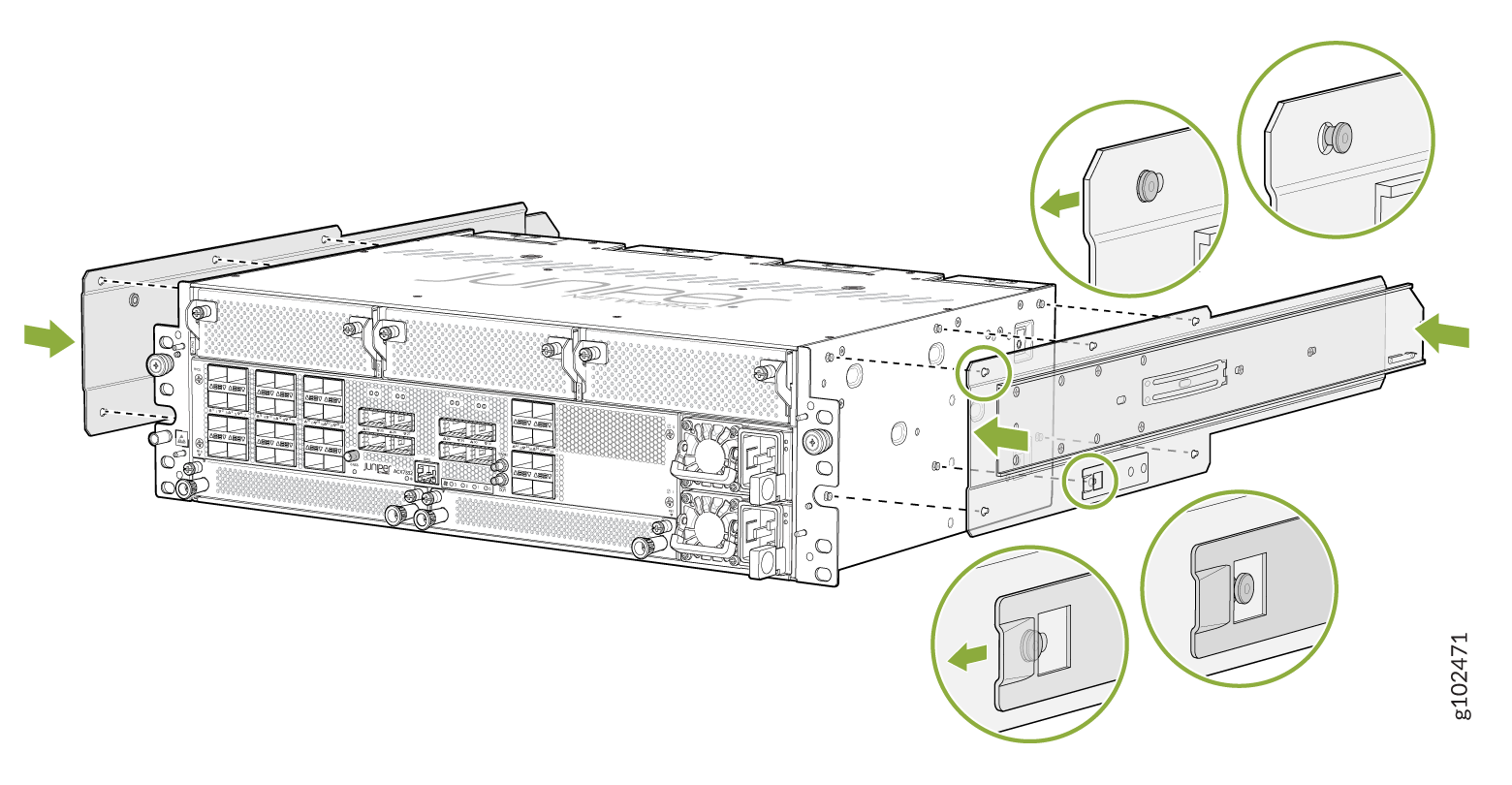

      図7:ブラケットアセンブリをシャーシTechnical illustration of a Juniper Networks device being installed in a server rack; green arrows highlight mounting components.に取り付ける
  5. 伸縮式レールをラック支柱に取り付けます。
    1. レールの後端を背面ラック支柱に取り付けます。
    2. レールの前端を前面ラック支柱に取り付けます。
      図8:伸縮式レールをラックレールに取り付けAttach the Telescopic Rails to the Rack Rails
  6. レールをこれ以上引き出せなくなるまで、中央の伸縮レールを伸ばします。
    図9:中央の伸縮レールをExtend the Middle Telescopic Rails延長する
  7. ルーターの両側をつかみ、持ち上げ、シャーシに取り付けられた取り外し可能な伸縮レールが中央の伸縮レールのチャネルに滑り込むようにルーターの位置を決めます。

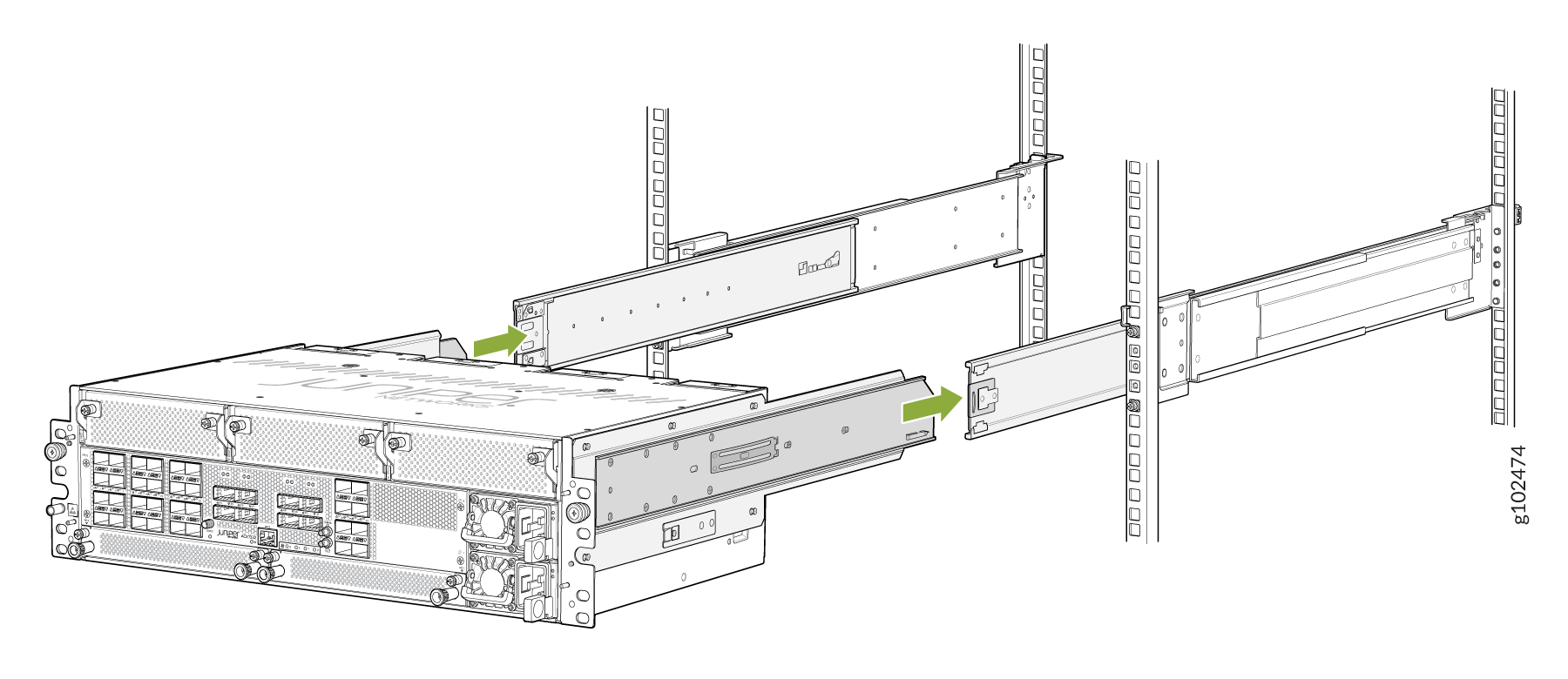

    図10:ルーターをラックInstalling a rack-mounted network device into server rack with green arrows indicating insertion direction.にスライドさせます
  8. 伸縮式レール ブラケットの側面にあるラッチを押して、前面取り付けのイヤーが前面ラック レールに接触するまでシャーシをさらに押します。

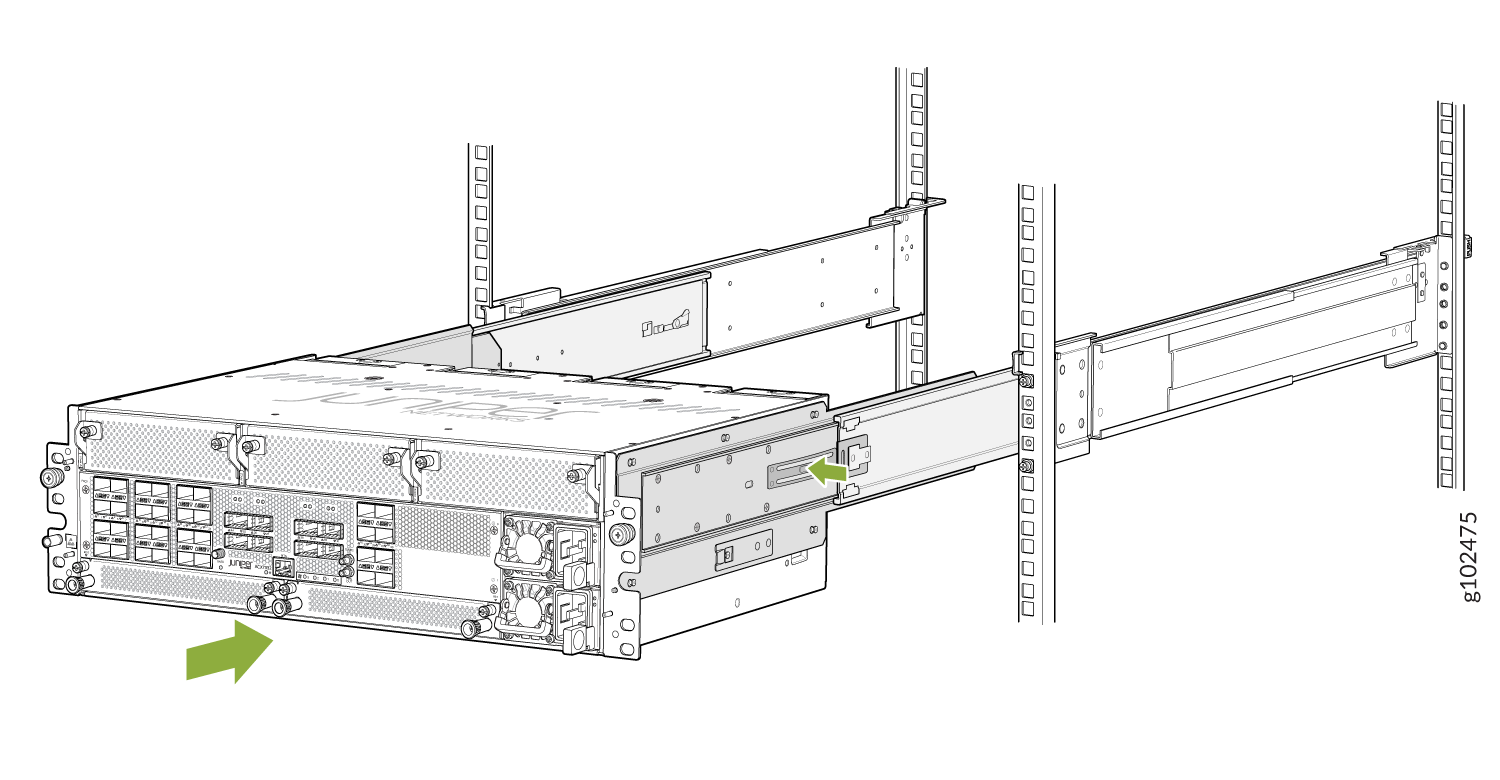

    図11:ルーターをラックNetwork device on sliding rails in server rack with green arrows indicating securing and alignment actions.にスライドさせます
  9. 取り付け耳のつまみネジを締めて、デバイスを固定します。

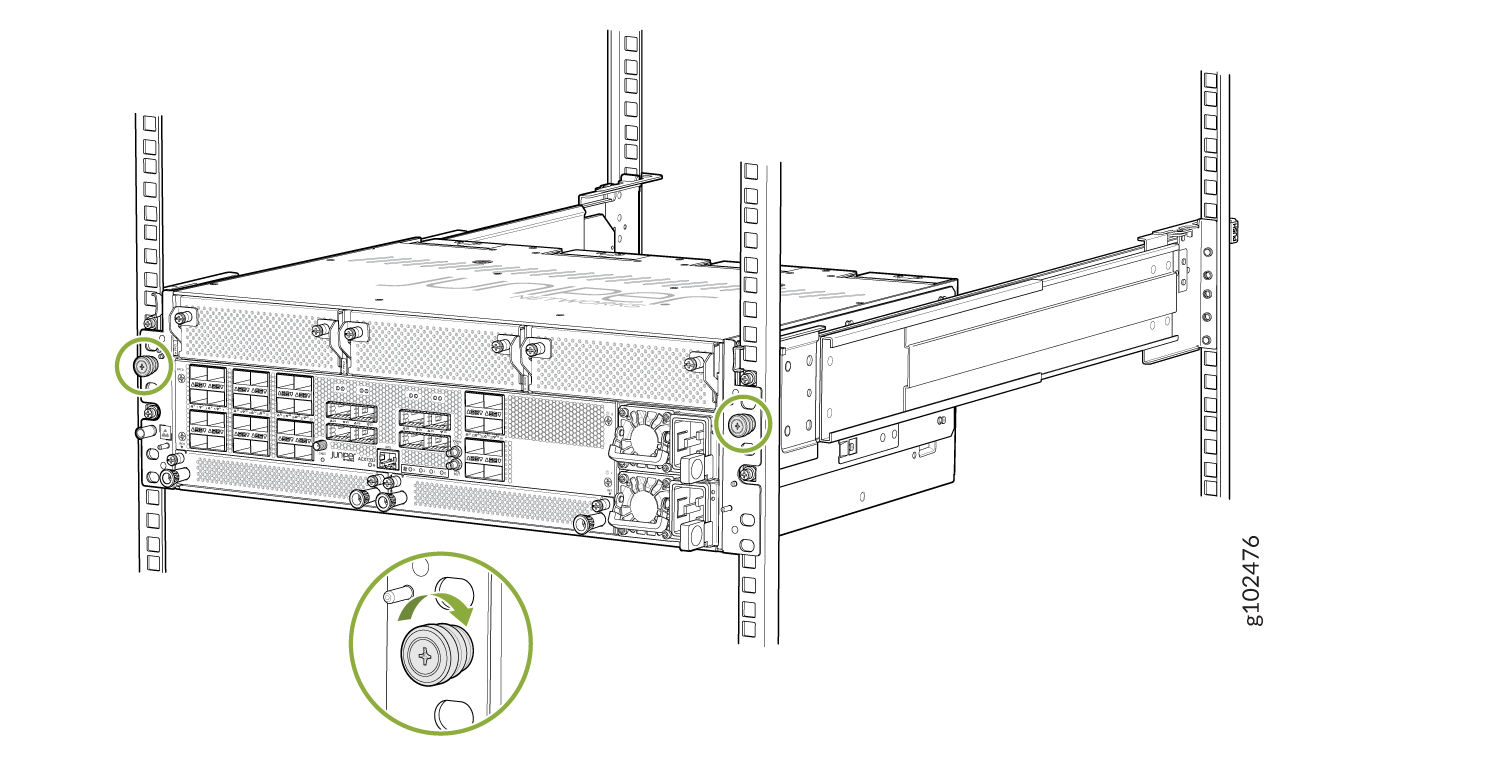

    図12:4ポストラックRear view of server equipment on a rack showing ports and fans. Green circles highlight screws securing the device. Inset shows close-up of a screw.に設置されたACX7332ルーター
