ACX7020電源システム

ACX7020電源システムには、ACおよびDC電源モジュール(PSM)と、関連するコード、ケーブル、ケーブルラグが含まれています。PSM は指定された範囲内で動作し、アラームとインジケーターが装備されています。

ACX7020ルーターは、220Wの固定ACまたはDC PSMを搭載しています。ACX7020 ACモデルは、デュアル入力フィードをサポートする2つのAC PSMで構成されています。ACX7020 DCモデルは、デュアル入力フィードをサポートする単一のDC PSMで構成されています。デュアル入力フィードのサポートにより、1つの入力フィードに障害が発生した場合、2番目の入力フィードが中断することなく電気負荷のバランスをとります。

ACX7020 AC電源モジュールの説明

AC電源のACX7020ルーターには、デュアル入力フィードをサポートする2つの固定220W PSMが装備されています。

注:AC電源ルーターの場合、100%電圧ディップ時にシステムが再起動しないように、デュアルフィード構成を推奨します。IEEE1613の電圧ディップテストは、AC電源ルーターのデュアルフィード構成に準拠しています。

注:このデバイスは、過電圧カテゴリーII(OVC II)をサポートするように設計されています。機器が OVC II を超える過渡電圧にさらされる場合は、追加の外部保護が必要になります。この外部保護に使用するコンポーネントが、現地の規定に基づくIEC 61643/UL 1449に準拠していることを確認してください。

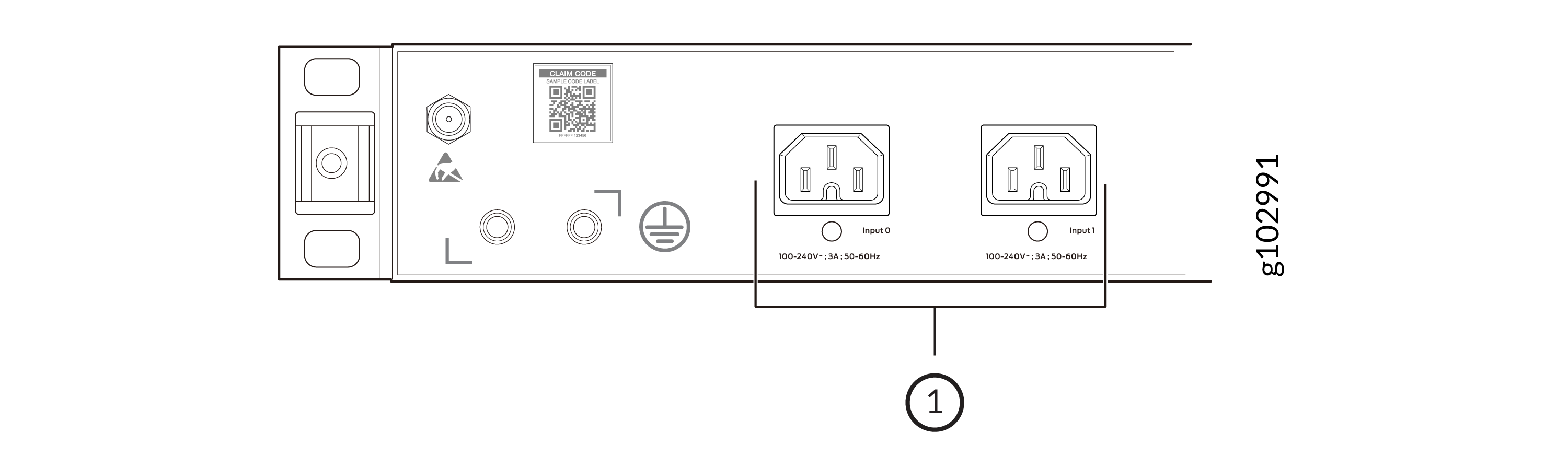

図1:AC PSM

—

デュアル入力フィードを備えたAC PSM

ACX7020 AC電源の仕様

表1は、ACX7020ルーターのAC電源仕様を示しています。

表1:ACX7020ルーターのAC電源仕様
項目	ACX7020の仕様
AC入力電圧	100 VACから240 VAC
標準消費電力(光インターフェイスなし)	60W
最大消費電力(光インターフェイスなし)	105W

ACX7020ルーター用AC電源コードの仕様

AC 電源コードのカプラーは、国際電気標準会議(IEC)規格 60320 に記載されているタイプ C15 です。電源コードのプラグの端は、地理的に標準的な電源コンセントに適合します。

注:

北米では、米国電気工事規程(NEC)セクション400-8(NFPA 75、5-2.2)および210-52、およびカナダ電気工事規程(CEC)セクション4-010(3)に準拠するため、AC電源コードの長さが4.5mを超えてはなりません。ACXシリーズの電源コードは、規格に準拠しています。

表2:国または地域ごとのAC電源コードの仕様
国/地域	電気的仕様	プラグ規格	ジュニパーモデル番号	スペアジュニパーモデル番号
アルゼンチン	250VAC、10A、50Hz	IRAM 2073 タイプ RA/3	–	CBL-PWR-C15M-HITEMP-AR
オーストラリア	250VAC、10A、50Hz	AS/NZS 3112-2000 タイプ SAA/3	CG_CBL-C15-02-AU	CBL-PWR-C15M-HITEMP-AU
ブラジル注: ブラジルの場合、コードの最低および最高温度定格は–20°C〜+ 70°Cです	250VAC、10A、50Hz	NBR 14136 タイプ BR/3	–	CBL-PWR-C15M-HITEMP-BR
中国注: 中国の場合、コードの最低および最高温度定格は–20°C〜+ 65°Cです	250VAC、10A、50Hz	GB 2099/GB 1002 タイプ PRC/3	CG_CBL-C15-02-CH	CBL-PWR-C15M-HITEMP-CH
ヨーロッパ(イタリア、スイス、英国を除く)	250VAC、10A、50Hz	CEE(7)VIIタイプVIIG	CG_CBL-C15-02-EU	CBL-PWR-C15M-HITEMP-EU
イタリア	250VAC、10A、50Hz	CEI 23-16 Type I/3G	CG_CBL-C15-02-IT-CH	CBL-PWR-C15M-HITEMP-IT
日本注: 日本の場合、コードの最低および最高温度定格は–20°C〜+ 90°Cです	125 VAC、15 A、50 Hz	JIS 8303 498GJ形	CG_CBL-C15-02-JP	CBL-PWR-C15M-HITEMP-JP
北米	125 VAC、15 A、50 Hz	NEMA 5-15タイプ498G	CG_CBL-C15-02-US	CBL-PWR-C15M-HITEMP-US
南アフリカとインド	250VAC、10A、50Hz	SABS 164/1:1992 タイプ ZA/3	–	CBL-PWR-C15M-HITEMP-SA
韓国およびヨーロッパの一部	250VAC、10A、50Hz	CEE(7)VIIタイプVIIG	–	CBL-PWR-C15M-HITEMP-KR
スイス	250VAC、10A、50Hz	SEV 1011/6534-2 タイプ 12G	CG_CBL-C15-02-SZ	CBL-PWR-C15M-HITEMP-SZ
英国	250VAC、10A、50Hz	BS 1363/AタイプBS89/13	CG_CBL-C15-02-UK	CBL-PWR-C15M-HITEMP-UK
ヨーロッパ注:この電源コードは、標準的な0°C〜40°C(C-TEMP)の動作環境でのみ使用してください。	250VAC、10A、50Hz		CBL-PWR-C15-C14-EU

ACX7020 DC電源モジュールの説明

DC電源のACX7020ルーターには、デュアル入力フィードをサポートする220W PSMが1つ搭載されています。

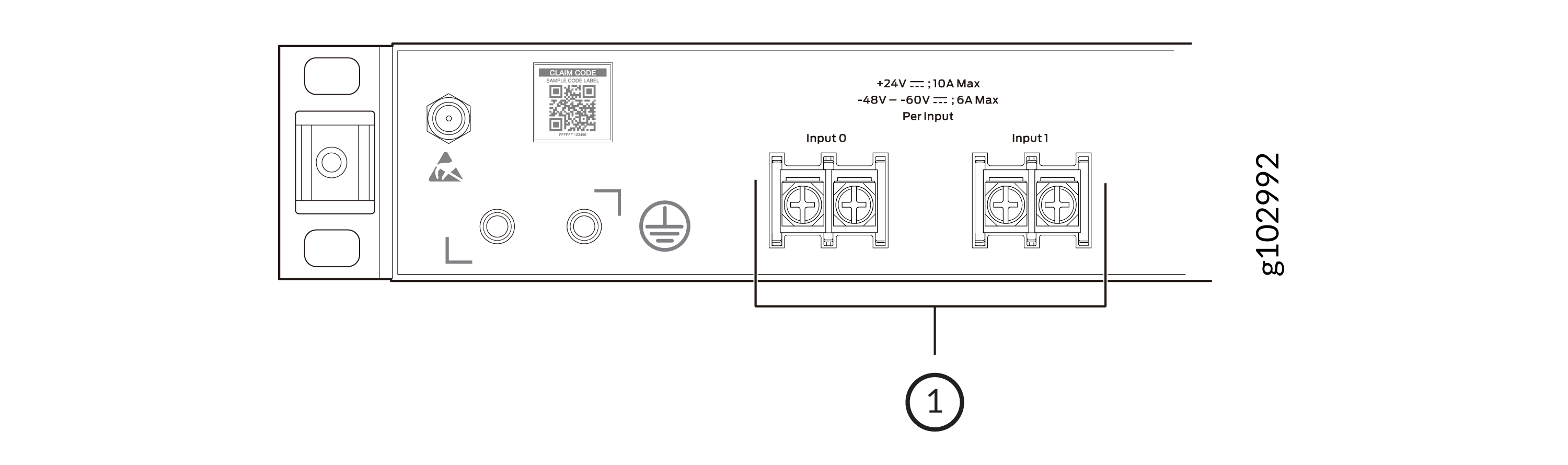

図2:DC PSM

—

デュアル入力フィードを備えたシングルDC PSM

ACX7020入力DC電圧の仕様

表3は、ACX7020ルーターのDC電源仕様を示しています。

表3:ACX7020ルーターのDC電源仕様
項目	仕様
DC入力電圧	–24 VDCから–60 VDC
標準消費電力(光インターフェイスなし)	60W
最大消費電力(光インターフェイスなし)	105W
