ACX7020シャーシ

ACX7020 ルーター シャーシについてご確認ください。

ACX7020シャーシの説明

ルーターシャーシは、すべてのルーターコンポーネントを収容する剛性の高い板金構造です。ACX7020ルーターは、ACまたはDC電源をサポートする2つの固定電源モジュール(PSM)を備えた1-U固定フォームファクタを備えています。ACX7020ルーター冷却システムは、エアフィルターと、サイドツーサイドの冷却を提供する3つのファンを備えた固定ファントレイで構成されています。

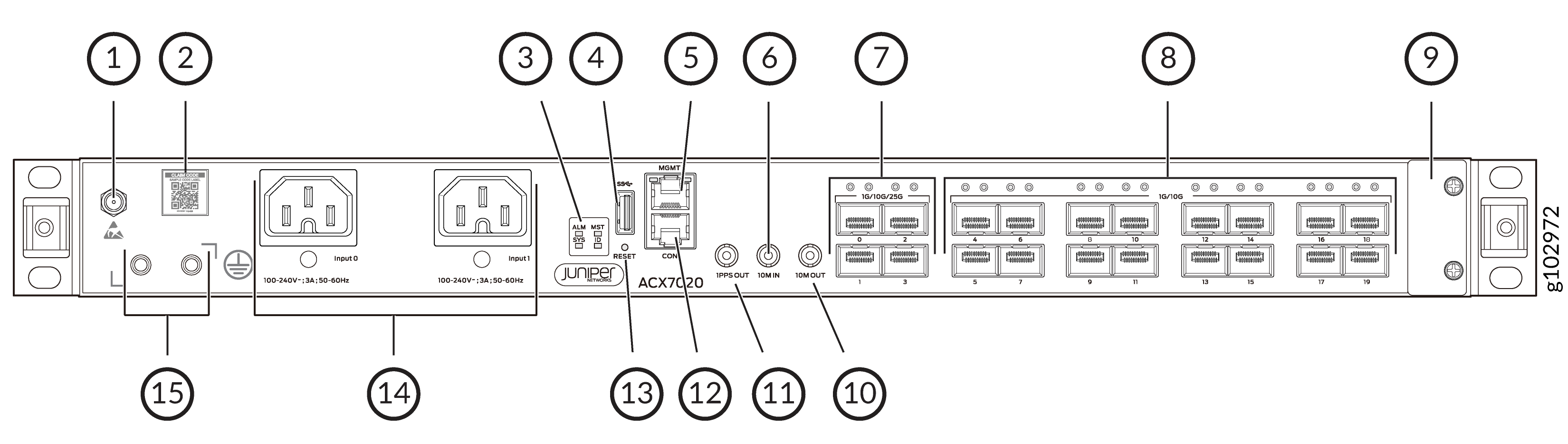

図1:AC電源のACX7020ルーターFront View of an AC-Powered ACX7020 Router正面図
  1
—

ESDポイント
  9
—

エアフィルター
  2
—

請求コードラベル
10
—

10M OUT ポート
  3
—

ステータスLED
11
—

1PPS OUT ポート
  4
—

USB 3.0 Type-Aポート
12
—

コンソール(CON)ポート
  5
—

管理(MGMT)ポート
13名
—

リセット(RESET)ボタン
  6
—

10M IN ポート
14名
—

AC PSM
  7
—

SFP28 ポート x 4
15名
—

接地点
  8
—

16個のSFPポート

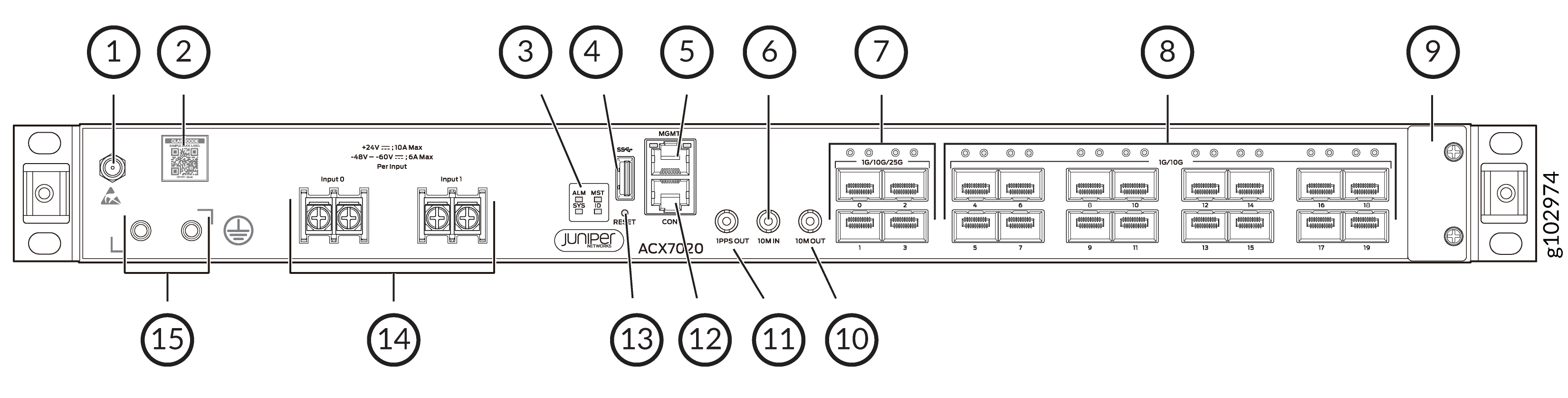

図2:DC電源のACX7020ルーターFront View of a DC-Powered ACX7020 Router正面図
  1
—

ESDポイント
  9
—

エアフィルター
  2
—

請求コードラベル
10
—

10M OUTポート
  3
—

ステータスLED
11
—

1PPS OUTポート
  4
—

USB 3.0 Type-Aポート
12
—

コンソール(CON)ポート
  5
—

管理(MGMT)ポート
13名
—

リセット(RESET)ボタン
  6
—

10M INポート
14名
—

DC PSM
  7
—

SFP28 ポート x 4
15名
—

接地点
  8
—

16個のSFPポート

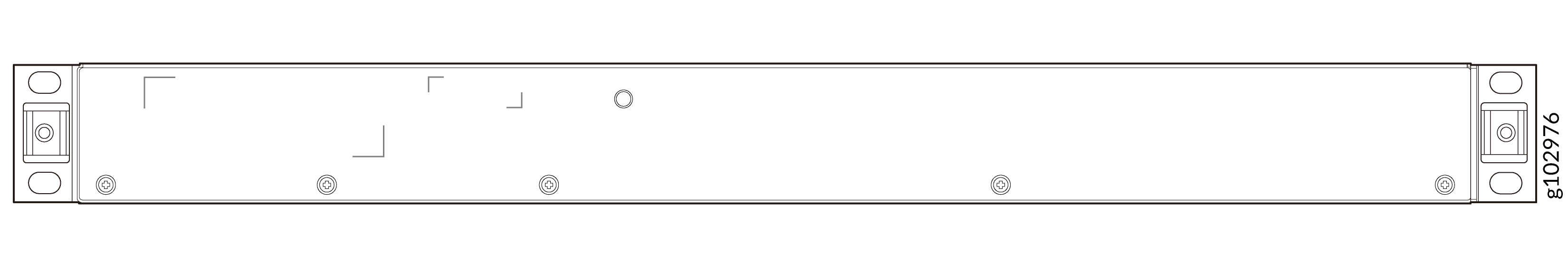

図3:ACX7020ルーターRear View of an ACX7020 Routerの背面図

ACX7020ルーターのポートパネル

ACX7020ルーターのポートパネルには、以下のポート設定があります。

  • 4つの25GbEスモールフォームファクタープラガブル28(SFP28)ポート(ポート 0 〜 3)は、SFP28トランシーバーで25Gbps速度、SFP+トランシーバーで10Gbps速度、SFPトランシーバーで1Gbps速度で動作します。

  • 16個の10GbEスモールフォームファクタープラガブル(SFP+)ポート(ポート 4 〜 19)は、SFP+トランシーバーで10Gbps速度、SFPトランシーバーで1Gbps速度で動作します。

注:

精密タイムプロトコル(PTP)を設定すると、ポート 19 のインターフェイスは作成されず、ポートは無効になります。

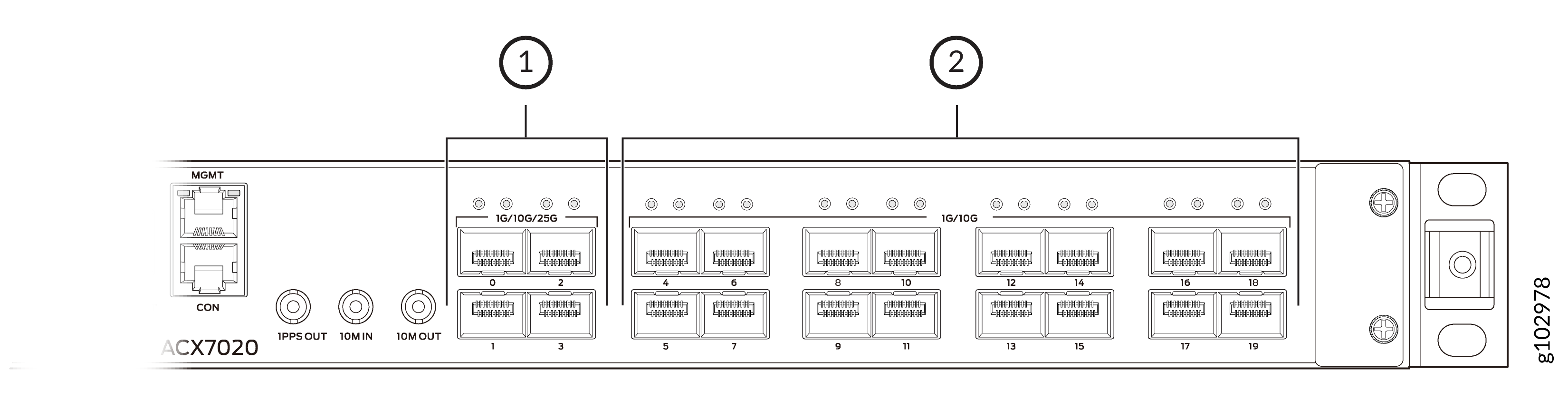

図4:ACX7020ルーターポートパネル ACX7020 Router Port Panel
  1
—

4 x 25GbE/10GbE/1GbE SFP28ポート
  2
—

16 x 10GbE/1GbE SFP+ ポート

ACX7020ルーターの管理パネル

ACX7020ルーターの管理パネルは、ルーターの前面にあります。

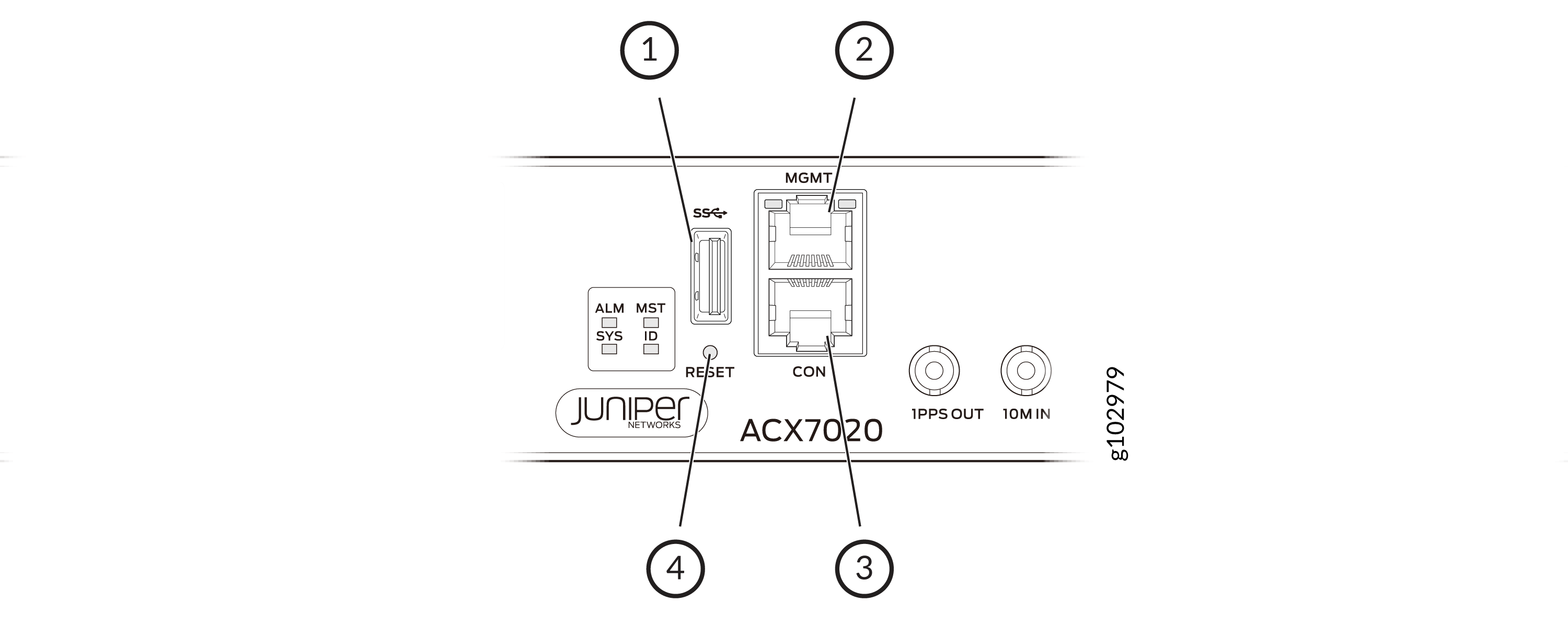

図5:ACX7020ルーターの管理パネルコンポーネント Management Panel Components on ACX7020 Routers
  1
—

USB 3.0 Type-Aポート
  3
—

コンソール(CON)ポート
  2
—

管理(MGMT)ポート
  4
—

リセット(RESET)ボタン

ACX7020ルーターの管理パネルにはルーター製品番号が表示され、以下のコンポーネントで構成されています。

  • イメージ更新用のUSB Type-Aポート。

  • 管理(MGMT)ポート—RJ-45コネクタを使用して管理デバイスに接続し、帯域外管理を行う10/100/1000BASE-Tポート。

  • コンソール(CON)ポート—RJ-45コネクタを使用してコンソール管理デバイスに接続します。

  • リセット(RESET)ボタンでルーターをリセットします。

タイミングポート

ACX7020 ルーターには 3 つのタイミング ポートが装備されています。

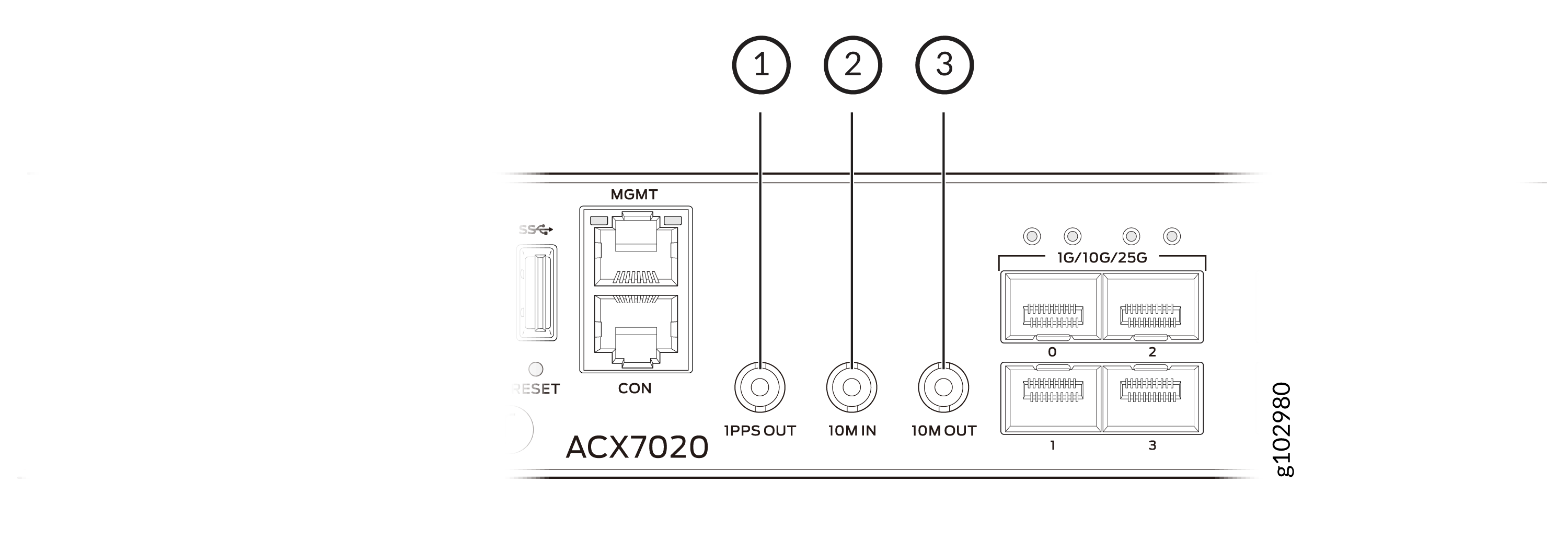

図6:タイミングポートTiming Ports
  1
—

1PPS OUT ポート
  3
—

10M OUT ポート
  2
—

10M IN ポート



タイミングポートのポートとラベルの定義は次のとおりです。

  • 10M IN - 外部クロック信号源に接続するための 10 MHz 入力クロッキング ポート。クロッキングポートは、クロックの優先度に基づいてクロック入力を同期します。

  • 10M OUT—基準クロック信号を提供する10MHz出力クロッキングポート。

  • 1PPS OUT—時間同期用の1パルス/秒(PPS)出力ポート。

ACX7020ルーターの管理ポートLED

ACX7020ルーターには、リンクステータスとリンクアクティビティを示す個別のLEDを備えた管理ポートがあります。

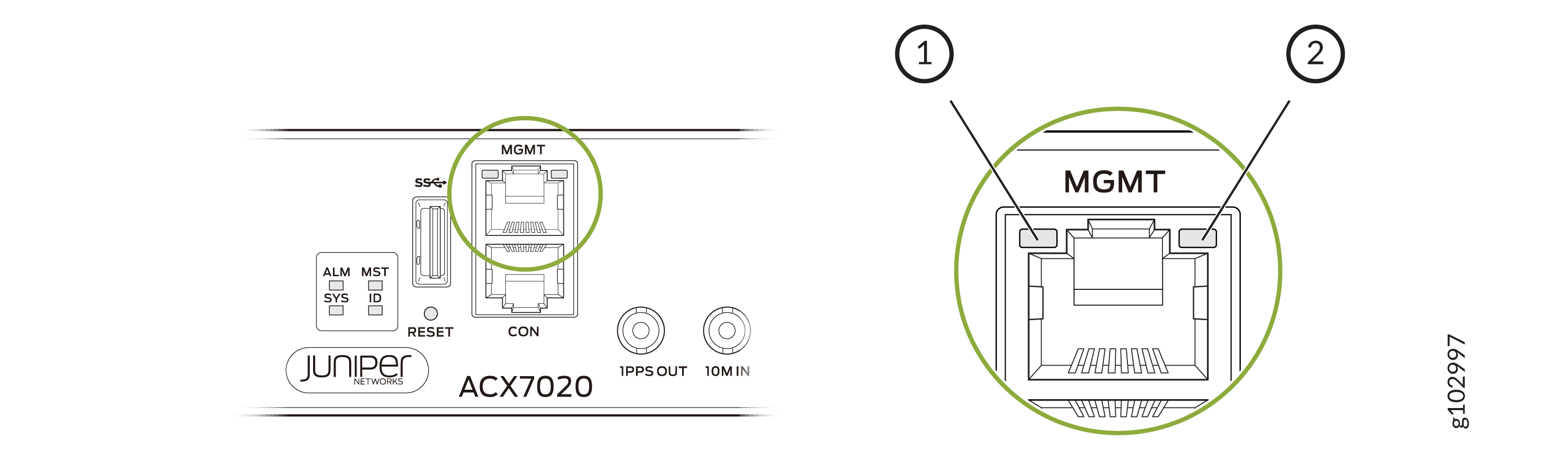

図7:ACX7020ルーターの管理ポートLED Management Port LEDs on an ACX7020 Router
  1
—

リンクアクティビティLED
  2
—

ステータスLED
表1:ACX7020ルーターの管理ポートLED

LED

カラー

状態

説明

リンクアクティビティLED

消灯

オフ

リンクは確立されていません。

緑色

点滅

リンクが確立され、リンクアクティビティが存在します。

ステータスLED

消灯

オフ

リンクが確立されていないか、ポート速度が10Mbps です。

オレンジ

着実にオン

ポート速度は100Mbps です。

緑色

着実にオン

ポート速度は1Gbps です。

ACX7020ルーターのシャーシステータスLED

各ACX7020ルーターには、システムステータスを示す4つのステータスLEDがあります。これらのLEDはUSBポートの左側にあります

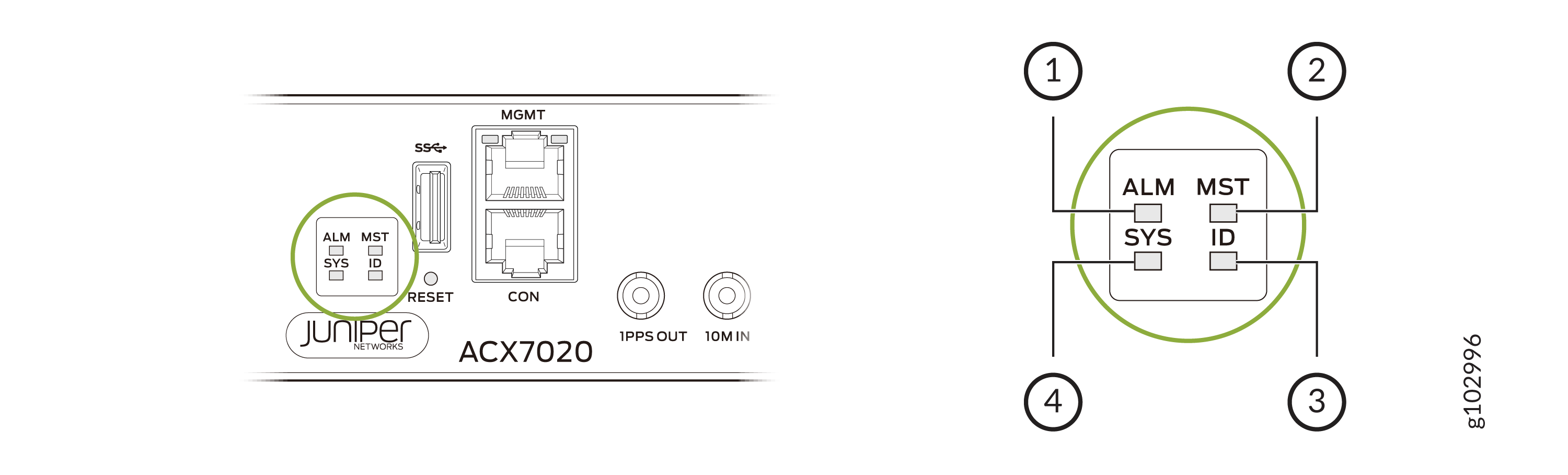

図8:ACX7020ルーターのシャーシステータスLED Chassis Status LEDs on an ACX7020 Router
  1
—

ALM (アラーム)
  3
—

ID(識別 情報)
  2
—

MST (プライマリ)
  4
—

SYS (システム)

表2は 、ACX7020ルーターのシャーシステータスLEDを、その色、状態、およびそれらが表す対応するステータスを含めて説明しています。動作モードコマンド show chassis ledを実行することで、CLIを介してLEDの色をリモートで表示できます。

表2:ACX7020ルーターのシャーシステータスLED

名前

カラー

状態

説明

ALM—アラームLED

消灯

オフ

ルーターが停止しているか、アラームが発生していない。

赤

着実にオン

ハードウェアまたはソフトウェアに関連する可能性のあるクリティカルな状況の存在を示します。

まず、温度異常や停電など、ハードウェア関連の原因を確認します。ルーターの電源を切り、電源コードを抜きます。電圧またはサイト温度の問題を修正し、ルーターを冷却します。ルーターの電源を入れ、システム LED を監視して、エラーが発生している場所を特定します。

問題が解決しない場合、またはソフトウェアに関連する場合は、アラームの詳細を確認し、結果に基づいて適切なアクションを実行します。

黄色

着実にオン

ハードウェアまたはソフトウェアに関連する可能性のある軽微な問題の存在を示します。ハードウェアの問題の場合は、問題が解決する可能性があるため、ルーターを再起動してみてください。問題が解決しない場合、またはソフトウェアに関連する場合は、アラームの詳細を確認し、結果に基づいて適切なアクションを実行します。

赤と黄色

点滅

メジャーアラームとマイナーアラームの存在を示します。

SYS—システムLED

消灯

オフ

ルーターの電源がオフまたは停止している。

緑色

着実にオン

Junos OS Evolvedがルーターにロードされ、ルーターはオンラインです。

緑色

点滅

ルーターがソフトウェアをロードしています。

緑色

点滅(ゆっくりと点滅)

ルーターの電源が入っています。

MST—プライマリLED

緑色

着実にオン

このルーターはスタンドアロンのルーターです。

消灯

オフ

ルーターはラインカードメンバーです。

ID - 識別 LED

消灯

オフ

ルーターでビーコン機能が有効になっていません。この機能を有効にするには、 request chassis beacon コマンドを使用します。

青

点滅

ルーターでビーコン機能が有効になっている。この機能を無効にするには、 request chassis beacon コマンドを使用します。

ACX7020ルーターのネットワークポートLED

各ACX7020ネットワークポートには、リンクステータス、リンク上のアクティビティ、または障害状態を示すLEDが1つあります。

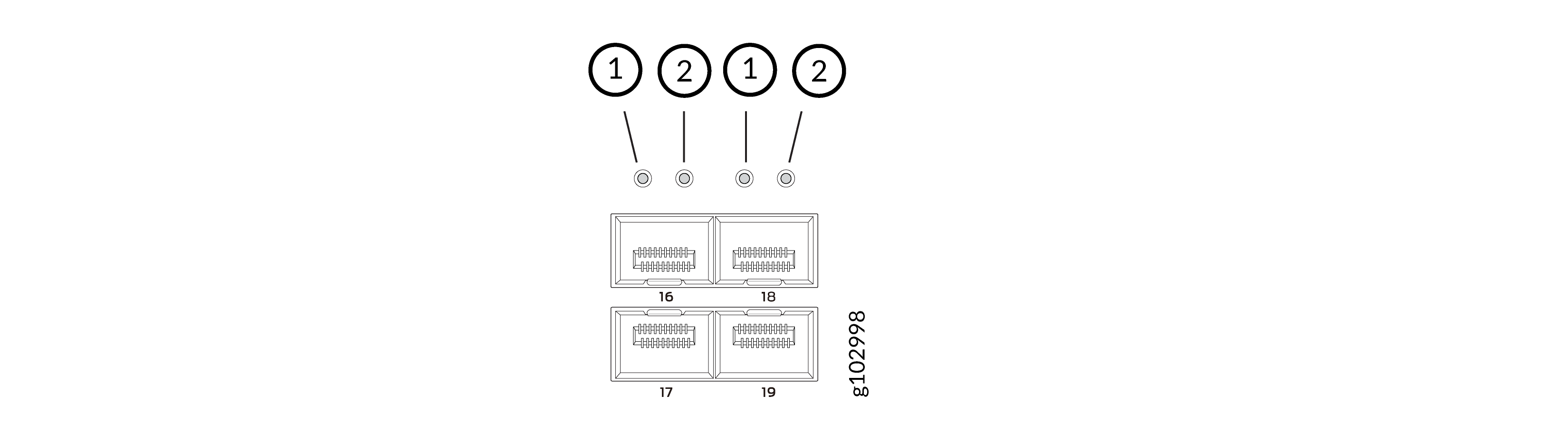

図9:ネットワークポートLEDの Network Port LEDs
  1
—

上部ポートLED
  2
—

下部ポートLED

表3は 、ACX7020ルーターのネットワークポートLEDとその色と状態、およびそれらが示すステータスを示しています。

表3:ACX7020ルーターのネットワークポートLED

LEDカラー

LEDの状態

説明

消灯

オフ

電源が供給されていないか、リンクがダウンしているか、トランシーバが存在しません。

緑色

着実にオン

リンクが確立され、すべてのチャネルが立ち上がっています。

点滅

ポートでビーコン機能が有効になっている。

オレンジ

着実にオン

このポートは CLI で無効になっています。

赤

着実にオン

すべてのチャネルがダウンしています。
