应用、修改或添加 BGP 策略

应用策略

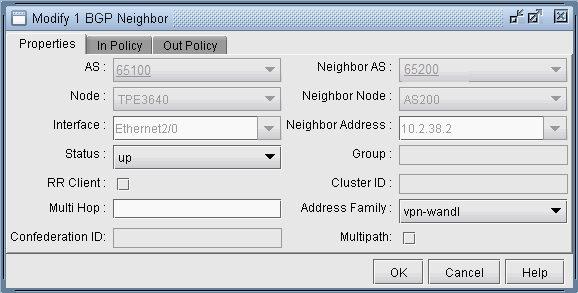

  1. 已在路由器上定义的 BGP 策略可以作为输入策略或输出策略应用。导航到 Network > Protocols > BGP > BGP Neighbors... 功能，以显示 BGP Neighbors 窗口，可从中选择行。双击选定的行或单击“修改”按钮以显示“修改 BGP 邻居”窗口，如下图所示。
    图 1：修改 BGP 邻接方 Configuration window for modifying BGP neighbor with fields for AS numbers, node details, interface, status, and address family options. Includes tabs for In Policy and Out Policy, and buttons for OK, Cancel, and Help.

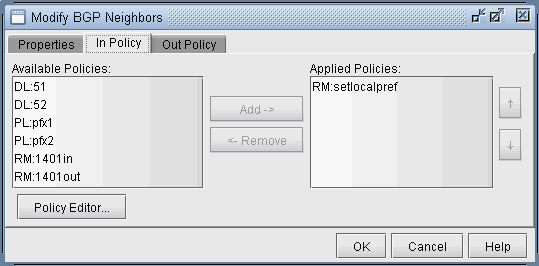

  2. 选择“输入策略”选项卡或“输出策略”选项卡，以查看该节点上的“可用策略”和“应用的策略”列表。可以通过单击 Add-> 按钮将 Available Policies 列表中的选定策略移动到 Applied Policies 列表，反之亦然，可以通过单击 <-Remove 按钮将 Applied Policies 列表中的选定策略移动到 Available Policies 列表。下图显示了已移至路由器应用策略列表的 BGP 策略 （setlocalpref） 的示例。
    图 2：应用 In 策略 Graphical user interface for configuring BGP neighbor policies with tabs for Properties, In Policy, Out Policy; lists of Available and Applied Policies; Add, Remove, Up/Down buttons; Policy Editor; and action buttons for OK, Cancel, Help.

在某些情况下，缩写用于描述策略，格式为匹配类型：匹配名称，其中匹配类型解释如下：

  • 交流接入列表

  • AL-AS 路径访问列表

  • CL - 公共组列表

  • CL - 公共组列表

  • PL 前缀列表

修改 BGP 策略

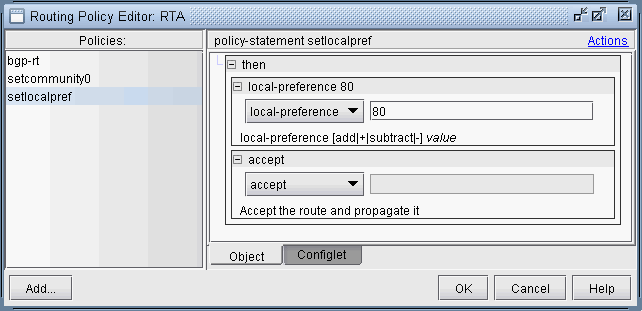

  1. 要修改路由器上的 BGP 策略，请单击策略编辑器...按钮以调出“路由策略编辑器”窗口，如下图所示。然后从左侧窗格中选择特定策略，以便在右侧窗格中显示相应的策略命令。

  2. + 按钮展开选择，而 - 按钮折叠它。您可以使用下拉菜单和文本字段修改策略。下图显示了用于将本地优先级设置为值 80 的 BGP 策略示例。

    图 3：修改 BGP 策略 Routing Policy Editor GUI for RTA network configuration tool; selected policy: setlocalpref; local-preference: 80; accept action.

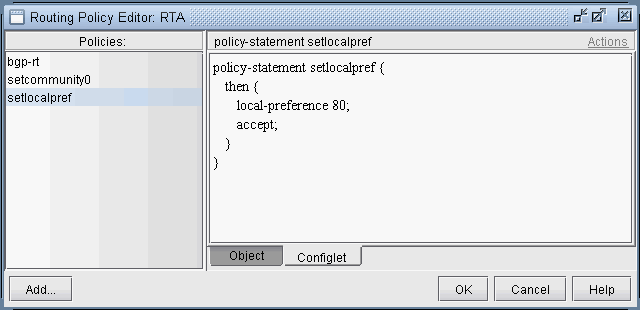

  3. 要查看为 BGP 策略生成的 Configlet，请单击 Configlet 选项卡。下图显示了与 BGP 策略 （setlocalpref） 对应的生成的 configlet。

    图 4：为 BGP 策略Routing Policy Editor window labeled RTA with policies like bgp-rt and setlocalpref. Setlocalpref config sets local preference to 80. Buttons: Add, OK, Cancel, Help.生成的 configlet

  4. 右键单击菜单或操作菜单提供了用于修改路由策略的更多选项。若要向策略添加新术语，请先选择策略。然后在右窗格中，从“操作”菜单或右键单击菜单中选择“新建”。请注意，在下图中，选择“ 新建”后，将新项添加到策略中。

    图 5：向策略Graphical user interface for Routing Policy Editor labeled RTA, showing configuration of routing policies like access lists, prefix lists, and route maps.添加术语

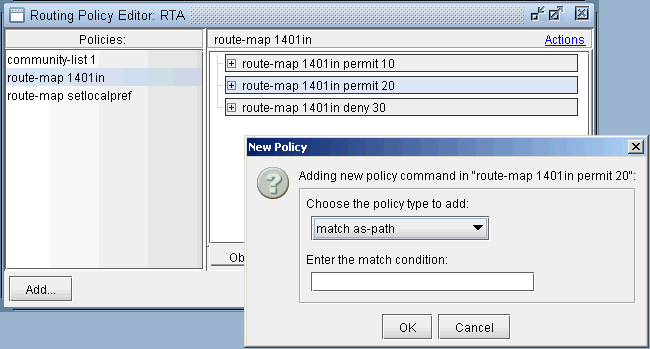

  5. 对于路由映射策略，您可以在特定术语下方添加命令。突出显示术语，右键单击，然后选择 新建...以打开以下对话框。添加“match”或“set”命令，如下图所示。请注意，要取消选择某个项目，只需单击右侧窗格中的空白区域即可。

    图 6：将匹配命令添加到路由映射Routing Policy Editor RTA interface showing policies and a detailed view of route-map 1401 in. New Policy pop-up for adding commands.的术语

添加 BGP 策略

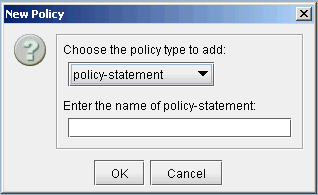

要添加新的 BGP 策略，请单击“添加...按钮，以显示“新建策略”窗口（下图所示），并按照修改 BGP 策略的相同方式继续操作。在这里，您可以选择五种不同类型的策略：路由映射、访问列表、as-path 访问列表、社区列表和前缀列表。请注意，选项可能因策略类型而异。

图 7：新策略窗口 Dialog box for creating a new policy with dropdown to choose policy type, text field for policy name, and OK and Cancel buttons.
