映射路径计算客户端 PCEP IP 地址

路径计算客户端 （PCC） 支持与路径计算元素 （PCE） 相关的配置，并与 NorthStar 控制器通信，默认情况下，NorthStar 控制器配置为接受来自任何源地址的 PCEP 连接。使用 NorthStar 控制器 Web UI 中的“设备配置文件”窗口映射 PCC 设备的 PCEP IP 地址。

如果同时满足以下两个条件，则需要 PCEP IP 地址（PCC 的本地地址）：

  • PCEP 是通过 TED 中未提供的 IP 地址（如使用 fxp0 管理接口的带外 IP 地址）建立的。

  • 路由器上未配置 PCC 拥有或 PCC 委派的 LSP。

在开始之前，您必须执行在 PE 路由器上配置 PCEP（从 CLI） 中所述的配置步骤，以将 PE 路由器配置为 PCC，并在 PCC 和 NorthStar 控制器之间建立连接。

要将 PCC 的 PCEP IP 地址映射到 NorthStar 控制器，请执行以下操作：

  1. 登录到 NorthStar 控制器 Web UI。
  2. 导航到“ More Options>Administration”。
  3. 从屏幕最左侧的“管理”菜单中，选择 Device Profile。
  4. “设备列表”窗格显示所选配置文件中的所有设备及其许多属性，包括 PCEP IP 地址（如果已知）。如果尚不知道，则字段为空。

    要添加或更改 PCEP IP 地址，请选择设备行，然后单击修改按钮。 图 1 显示了“修改设备”窗口。

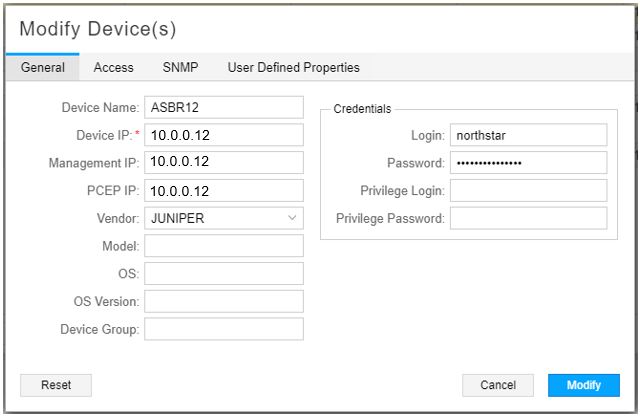

    图1：修改设备窗口 Modify Device Window
  5. 在 PCEP IP 字段中，输入 PCC 的 PCEP IP 地址。

    您可以在 PCE 语句节块中找到 PCEP IP 地址。以下两个 CLI show 命令中的任何一个都可以帮助您找到它：

  6. 单击 Submit。
  7. 对要为其映射 PCEP IP 地址的每个 PCC 设备重复此过程。
