了解透明标记操作和 IEEE 802.1p 继承

在 IQ2 接口、10 千兆以太网 LAN/WAN PIC、IQ2-E 接口和 MX 系列接口上配置按 poppush 交换 后，在交换操作期间，内部 VLAN IEEE 802.1p 位将复制到要交换的标记的 IEEE 位。如果接口上未配置按 poppush 交换，则要交换的标记的 VLAN IEEE 802.1p 位将保持不变。

如果配置了按 poppush交换 ，但传入数据包没有内部VLAN标记（透明标记），则IEEE 802.1p位将设置为零。

表 1 介绍了 VLAN 映射操作与从透明标记继承 IEEE 802.1p 之间的关系。它假定传入数据包中存在透明标记。如果透明标记不存在，则 IEEE 802.1p 值设置为 0。

表 1：VLAN 映射操作和 IEEE 802.1p 继承

重写操作	未标记 逻辑接口	透明标记 IEEE 802.1p 继承	单标记逻辑接口	透明标记 IEEE 802.1p 继承	标记数量的变化
一推-推	是	外侧，内侧	不适用	无操作	+2
交换-推送	不适用	无操作	是	外侧，内侧	+1
推送	是	外部	是	*无	+1
交换	不适用	不适用	是	外部	0
注意： *在单标记逻辑接口上的 推送 操作中，没有任何标记（内部或外部）从透明标记继承 IEEE 802.1p 位。

以下部分显示了将透明 IEEE 802.1p 值继承到外部和内部 VLAN 标记中的四个不同示例。

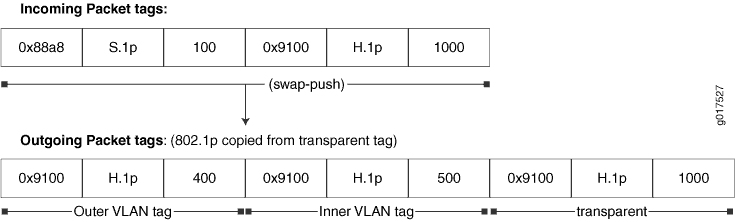

图 1 显示了带有透明标记的传入数据包。交换-推送操作会交换外部 VLAN 标记并推送另一个 VLAN 标记。IEEE 802.1p 值继承自透明标记。

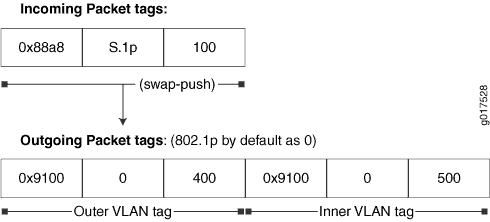

图 2 显示了一个没有透明标记的传入数据包。交换-推送操作会交换外部 VLAN 标记并推送另一个 VLAN 标记。IEEE 802.1p 值设置为零，因为没有透明标记。

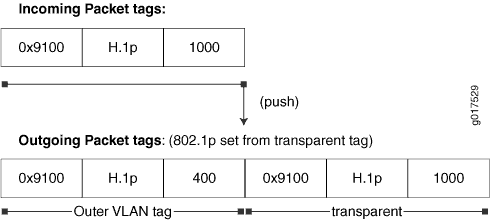

图 3 显示了带有透明标记的传入数据包。推送操作会推送另一个 VLAN 标记。IEEE 802.1p 值继承自透明标签。

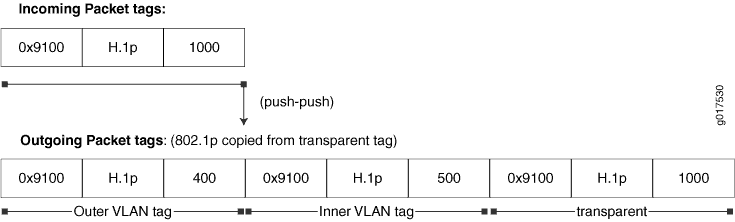

图 4 显示了带有透明标记的传入数据包。推送-推送操作会分别推送外部和内部 VLAN 标记。IEEE 802.1p 值继承自透明标记。
