第 2 步：启动并运行

访问 GUI

  1. 从最新的 Google Chrome 或 Mozilla FireFox 网络浏览器版本中，输入 URL https://<server_ip> ，其中 <server_ip> 是服务器的 IP 地址（或解析为服务器 IP 地址的 DNS 名称）。
  2. 如果出现安全警告 ，请单击 高级并 继续访问 站点。之所以出现警告，是因为安装过程中生成的 SSL 证书是自签名的。建议将 SSL 证书替换为已签名的证书。

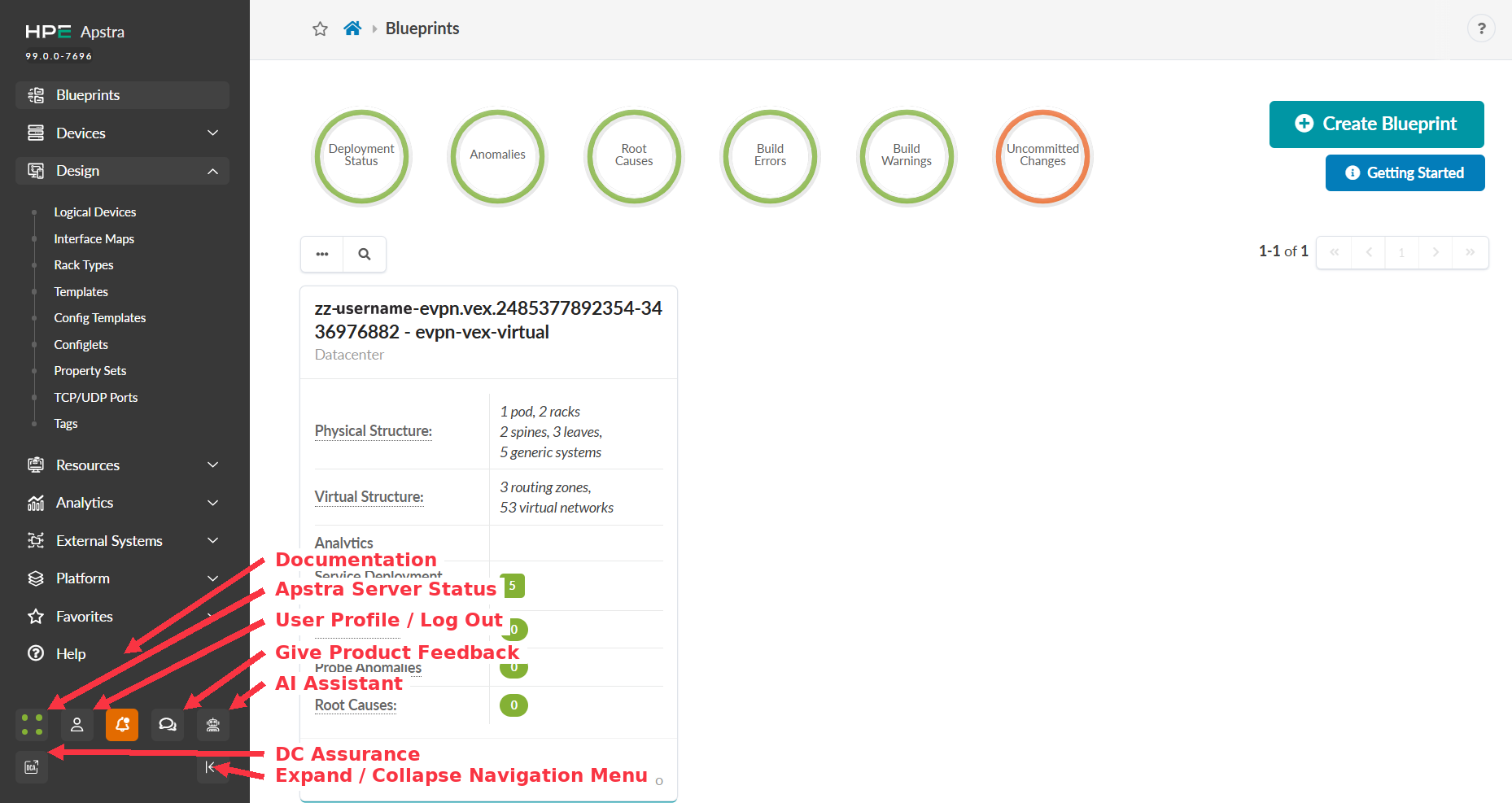

  3. 在登录页面中，输入用户名和密码。用户名为 admin。密码是在配置服务器时创建的安全密码。此时将显示主 GUI 屏幕。


设计您的网络

设计过程非常直观，因为您的设计基于端口、设备和机架等物理构建块。当您创建这些构建块并指定所使用的端口时，Apstra DCD 将获得为您的交换矩阵提出参考设计所需的所有信息。设计元素、设备和资源准备就绪后，您就可以开始在蓝图中构建网络了。

设计元素

首先，您可以使用通用构建块设计交换矩阵，这些构建块没有特定于站点的细节或特定于站点的硬件。输出将成为模板，稍后在构建阶段使用该模板为所有数据中心位置创建蓝图。您将使用不同的设计元素在蓝图中构建网络。继续阅读以了解这些元素。

逻辑设备

逻辑设备抽象化物理设备，允许您映射端口、速度和角色，而无需特定于供应商的信息。这有助于在选择硬件供应商和型号之前，仅根据设备功能来规划网络。您可以在接口图、机架类型和基于机架的模板中使用逻辑设备。

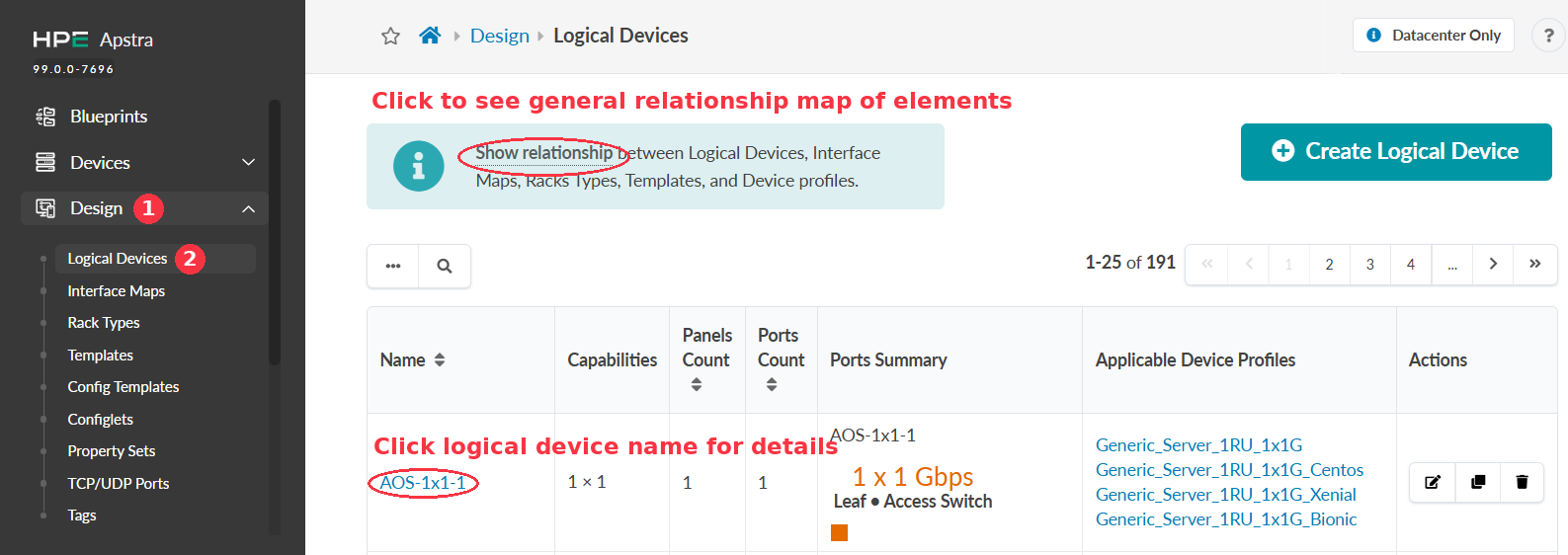

您可以访问许多预定义的逻辑设备。您可以在 设计 （全局）目录中找到它们。从左侧菜单中，导航到 设计>逻辑设备，然后检查表格中是否有符合您要求的设备。

从 6.2 开始，“逻辑设备”表包括“适用的设备配置文件”列。此列显示每个逻辑设备与哪些设备配置文件兼容。该列也是可过滤/查询的。单击设备配置文件链接以过滤表，或复制查询字符串（例如：“应用查询：适用的设备配置文件 = 瞻博网络 vEX”）。



接口图

接口图将逻辑设备链接到设备配置文件，其中详细介绍了硬件型号特征。在检查 “设计 ”目录中的界面贴图之前，请先了解您将使用哪些模型。在蓝图中构建网络时，可以分配接口图。

您可以访问许多预定义的逻辑设备。您可以在 设计 （全球）目录中找到这些设备。从左侧菜单中，导航到 “设计>接口映射”，然后检查表格中是否有符合您要求的接口映射。

机架类型

机架类型是物理机架的逻辑表示。它们定义机架中叶、接入交换机和/或通用系统（非托管系统）的类型和数量。机架类型不指定供应商，因此您可以在选择硬件之前设计机架。

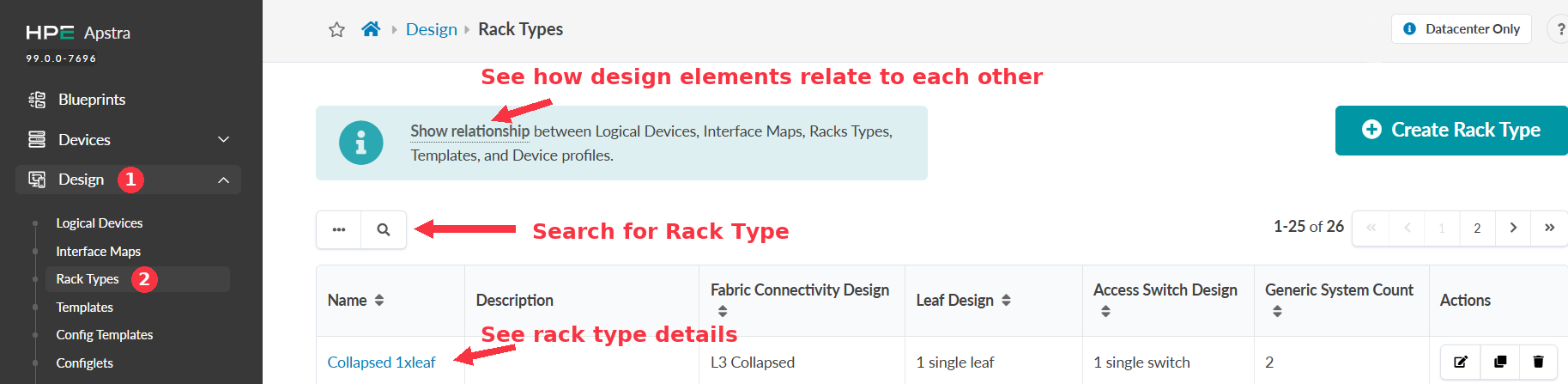

您可以访问许多预定义的机架类型。您可以在 设计 （全局）目录中找到它们。从左侧菜单中，导航到 设计>机架类型，然后检查表格中是否有符合您要求的机架类型。



模板

模板可以指定网络的策略和结构。策略可以包括主干的 ASN 分配方案、叠加控制协议、主干到叶链路底层网络类型以及其他详细信息。该结构包括机架类型、主干细节等。

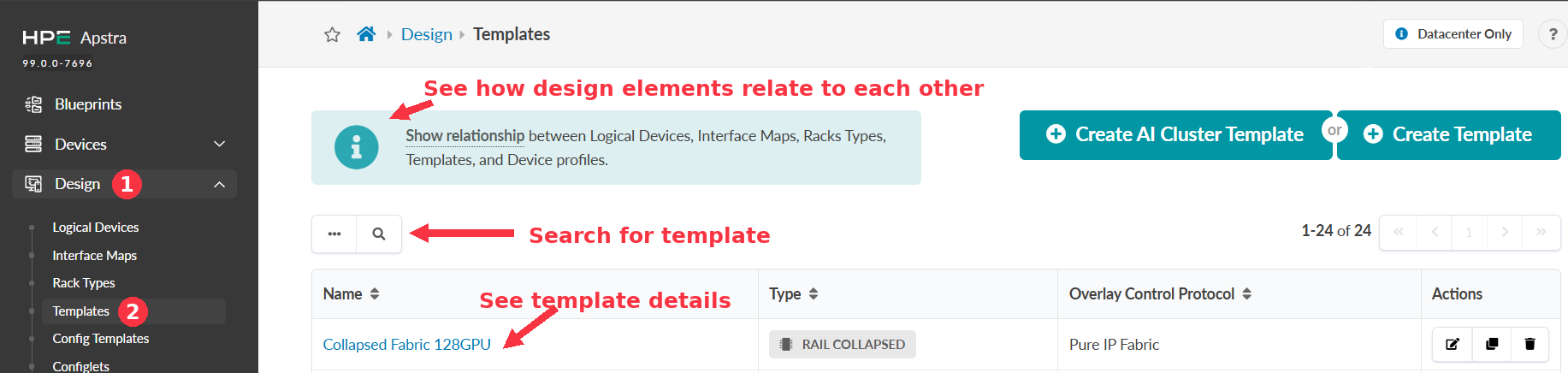

您可以访问许多预定义模板。您可以在 设计 （全局）目录中找到它们。从左侧菜单中，导航到 设计>模板，然后检查表格中符合您要求的模板。



安装设备系统代理

设备系统代理在软件环境中管理设备。管理配置、设备到服务器的通信以及遥测收集。在本例中，我们将搭配异机代理使用 HPE HPE 瞻博网络 Junos 设备。
  1. 在创建代理之前，请在 HPE HPE 瞻博网络 Junos 设备上安装以下最低要求配置：

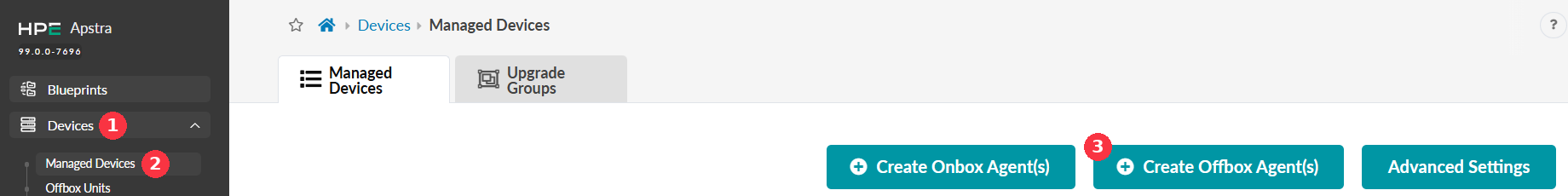

  2. 从 GUI 的左侧导航菜单中，导航到 设备>托管设备 ，然后单击 创建异机代理。

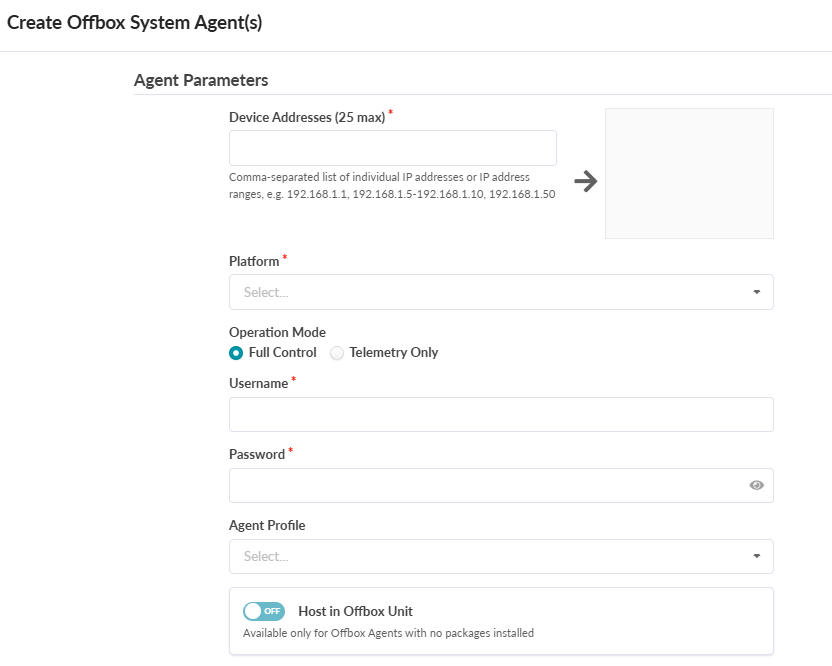

  3. 配置 OffBox 系统代理参数：




    1. 输入设备管理 IP 地址。

    2. 从平台下拉列表中选择 Junos 。

    3. 输入用户名和密码。

    4. 选择操作模式。可用的选项包括：

      1. 完全控制：Apstra DCD 完全管理设备。它既将配置部署到设备，又从中收集遥测数据。

      2. 仅遥测：允许在不进行配置管理的情况下进行遥测收集。

    5. （选答）选择代理配置文件。

    6. （选答）在 Offbox Unit 中打开 Host 以在 Offbox Unit 容器内与其他代理一起运行此代理，而不是它自己的专用容器。此切换仅适用于未安装软件包的异机代理。默认托管系数为每个异机单元容器 16 台设备。

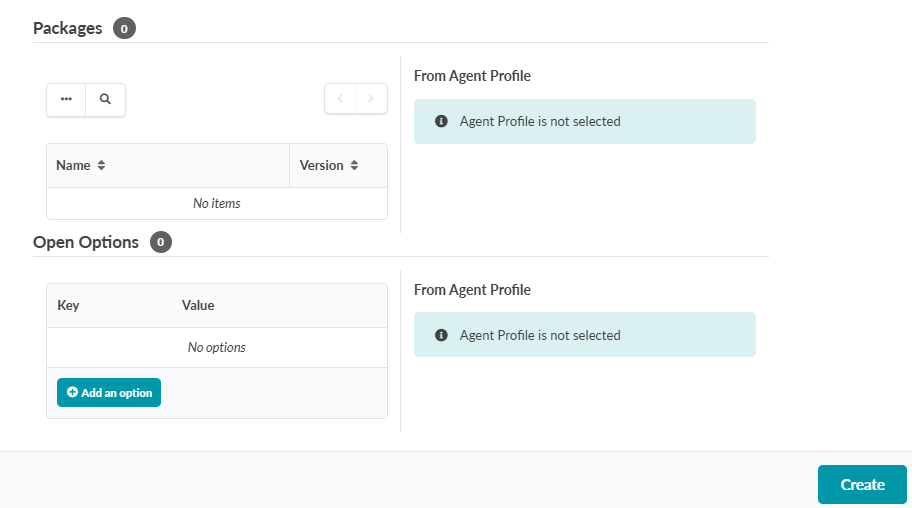

    7. 单击 创建 以创建代理并返回到受管设备摘要视图。

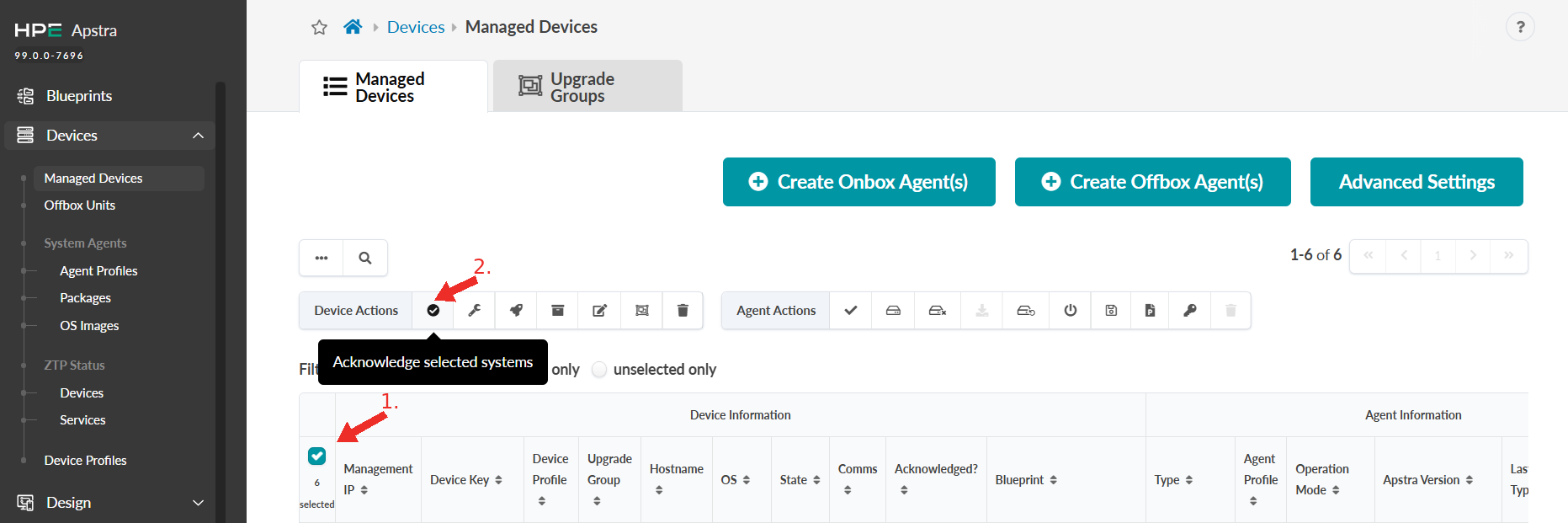

  4. 选中设备的复选框，然后单击确认 所选系统 按钮（左侧第一个）。


  5. 点击 确认。“ 已确认 ”列中的字段将变为绿色复选标记，表示这些设备现在处于 Apstra 管理之下。稍后需要将其分配到蓝图中。

在 6.2 中，位于 Devices > Offbox Units 中的新页面可让您查看有关 Offbox 单位容器的信息，例如：

  • 托管的控制器/工作节点

  • CPU/内存历史记录

  • 分配的设备计数

创建资源池

您可以创建资源池，然后在暂存蓝图并准备好分配资源时，可以指定要使用的池。Apstra DCD 将从选定的池中提取资源。您可以为 ASN、IPv4、IPv6 和 VNI 创建资源池。我们将向您展示创建 IP 池的步骤。其他资源类型的步骤类似。

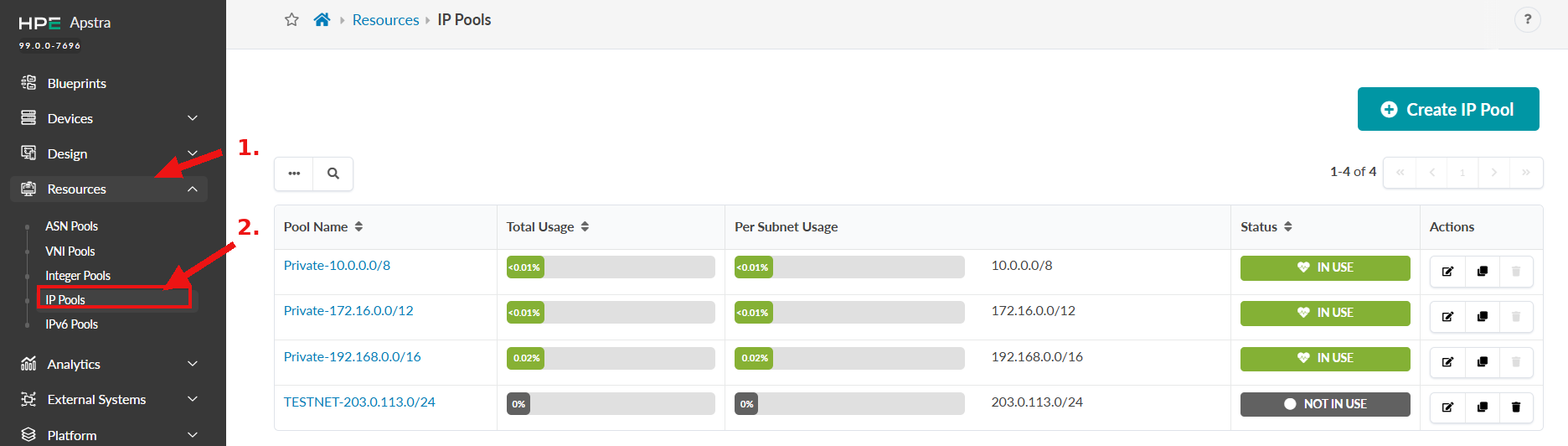

  1. 从左侧导航菜单中，导航到 资源> IP 池， 然后单击 创建 IP 池。


  2. 输入名称和有效子网。要添加其他子网，请单击 “添加子网” 并输入子网。
  3. 单击创建创建资源池并返回汇总视图。

构建您的网络

准备好设计元素、设备和资源后，就可以开始在蓝图中构建网络了。现在，让我们创建一个模板

创建蓝图

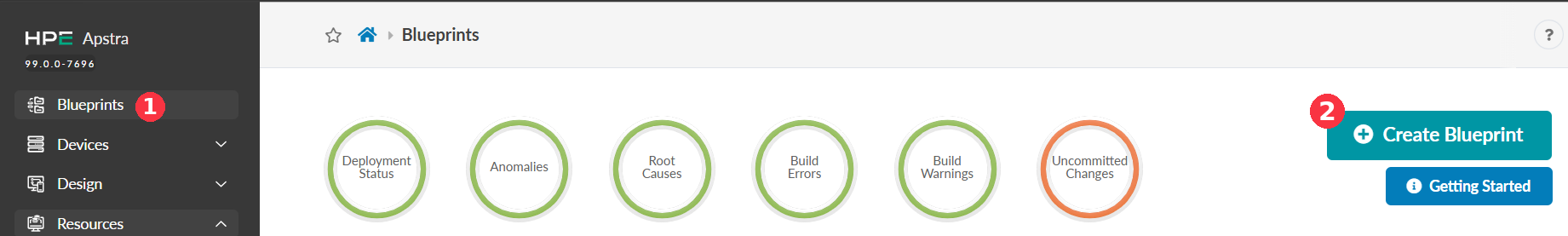

  1. 在左侧导航菜单中，点击蓝 图，然后点击 创建蓝图（Create Blueprint）。


  2. 键入蓝图的名称。
  3. 选择 数据中心 参考设计。
  4. 选择模板类型（全部、基于机架、基于 Pod、折叠）。
  5. 从 模板下 拉列表中选择模板。预览显示模板参数、拓扑预览、网络结构、逻辑结构和策略。
  6. 单击 “创建 ”以创建蓝图并返回到蓝图摘要视图。摘要视图显示网络的总体状态和运行状况。
    满足构建网络的所有要求后，构建错误就会得到解决，您就可以部署网络了。我们会从分配资源开始

分配资源

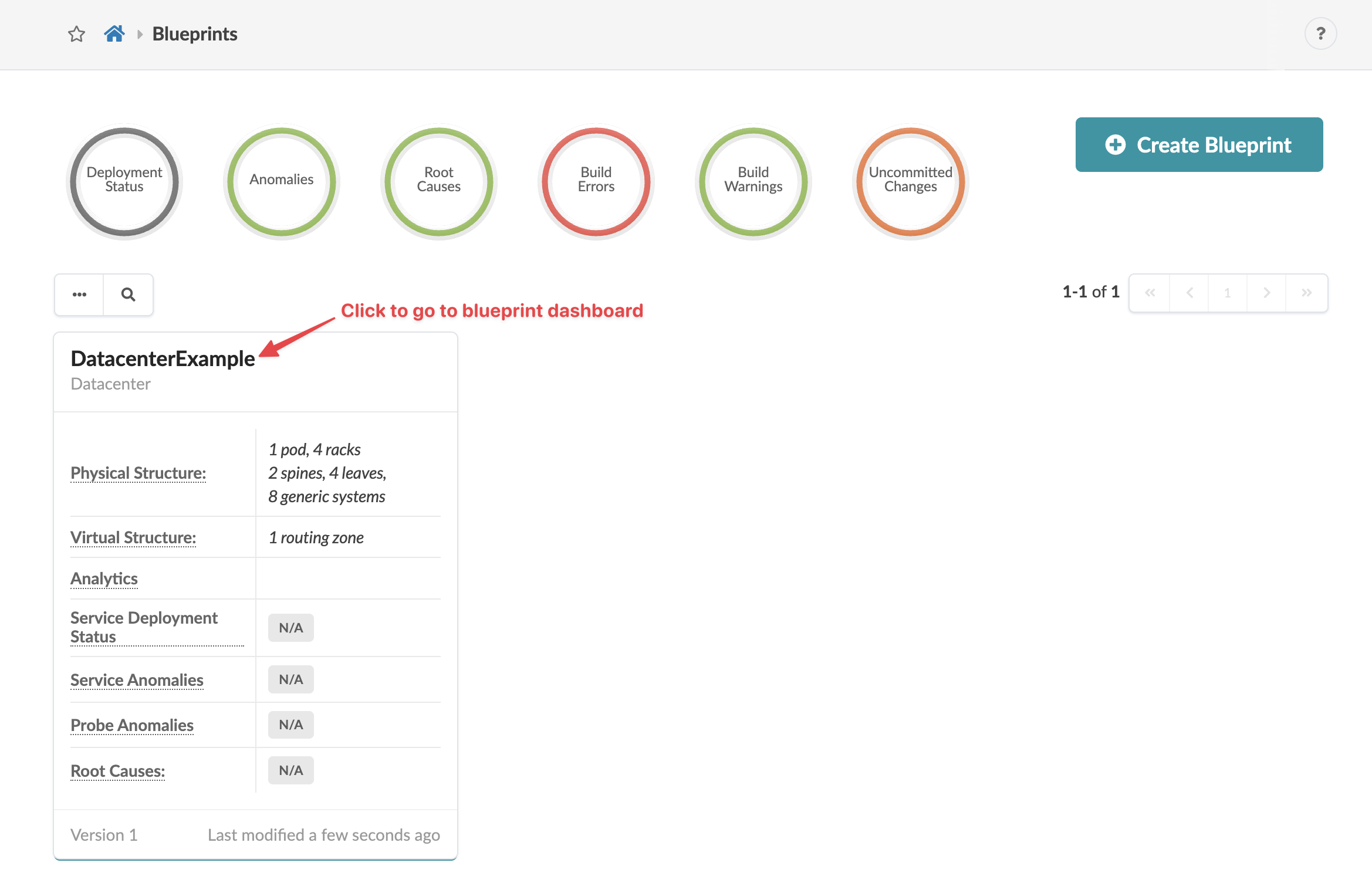

  1. 在蓝图摘要视图中，单击蓝图名称以转到蓝图仪表板。部署蓝图后，此仪表板将显示有关网络状态和运行状况的详细信息。

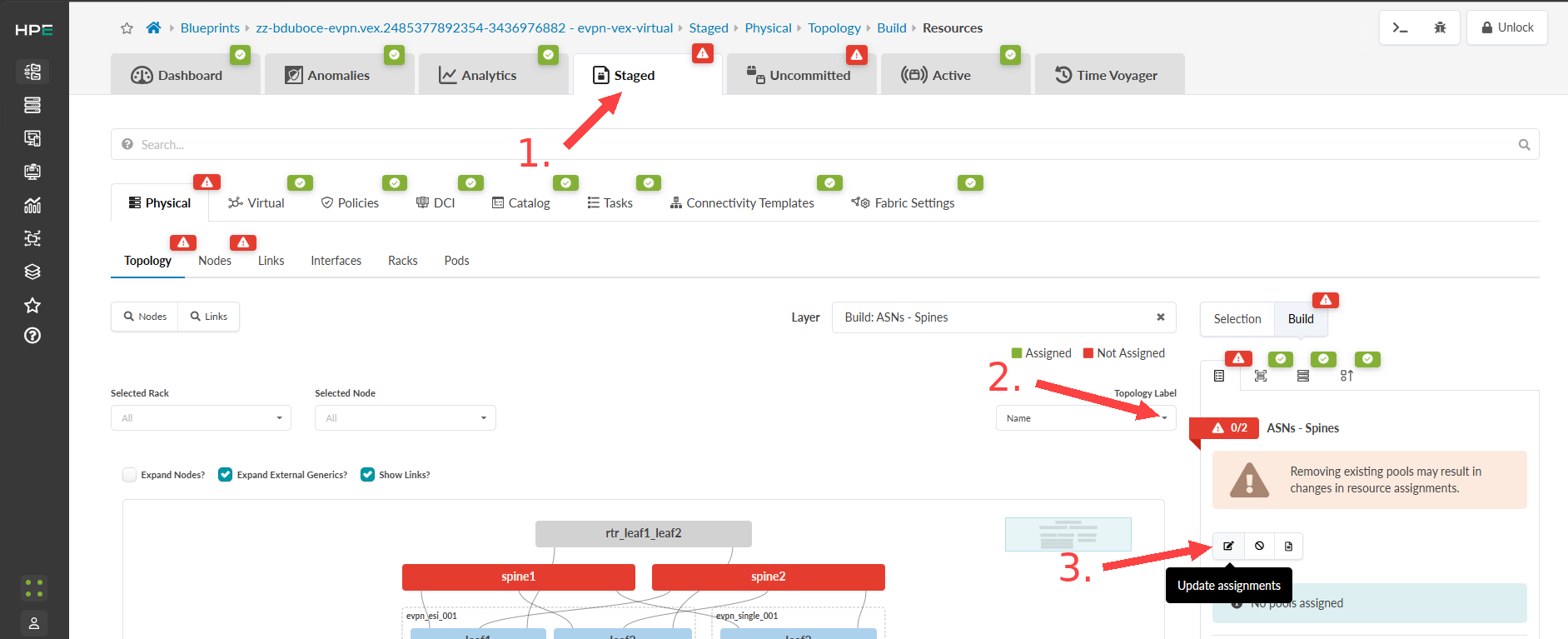

  2. 在蓝图的顶部导航菜单中，单击 Staged。您可以在这里构建网络默认情况下将显示“物理”视图，并且“构建”面板中的“资源”选项卡处于选中状态。红色状态指示灯表示需要分配资源。
  3. 点按其中一个红色状态指示器，然后点按“ 更新作业 ”按钮。


  4. 选择您之前创建的资源池，然后单击 “保存 ”按钮。所需数量的资源会自动从所选池分配给资源组。
    当红色状态指示灯变为绿色时，已分配资源。在您提交更改之前，对分段蓝图所做的更改不会推送到交换矩阵。等网络构建完毕后，我们再这样做。
  5. 继续分配资源，直到所有状态指示灯都显示为绿色。

分配接口映射

现在是时候为拓扑中每个节点指定特征了。您将在下一部分中分配实际设备。

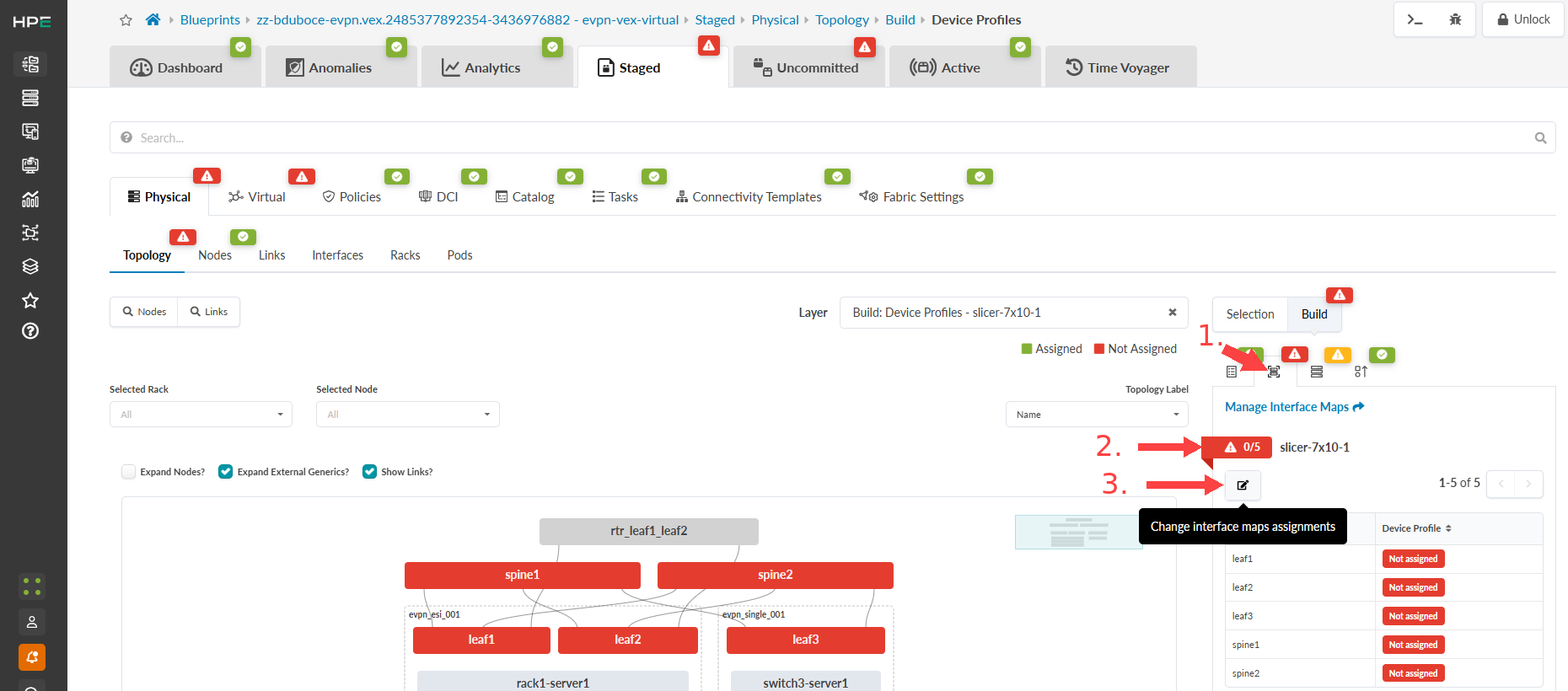

  1. 在 “构建” 面板中，单击“ 设备配置文件 ”选项卡。


  2. 单击红色状态指示器，然后单击更改 接口映射分配 按钮（看起来像编辑按钮）。
  3. 从下拉列表中为每个节点选择相应的接口映射，然后单击更新 分配。当红色状态指示灯变为绿色时，接口映射已分配。
  4. 继续分配接口图，直到所有必需的状态指示灯均显示为绿色。

分配设备

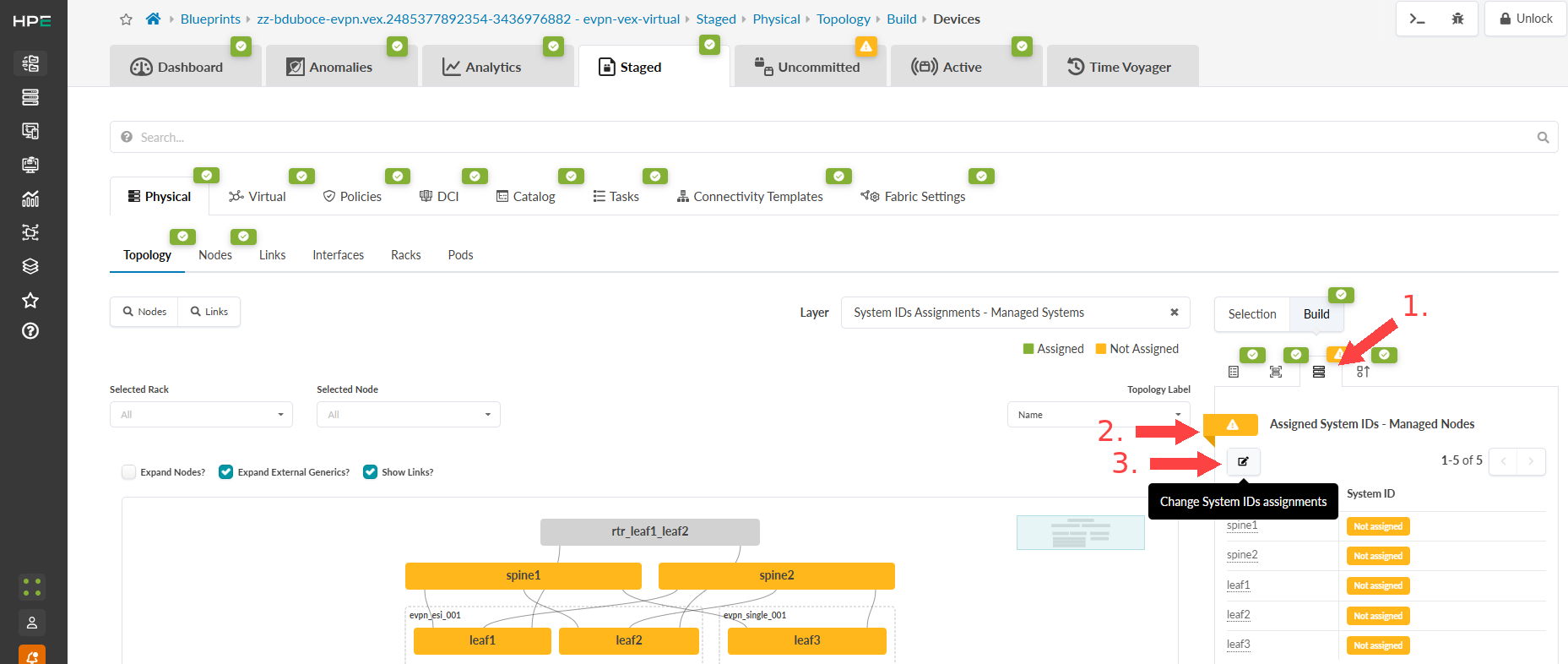

  1. 在 “构建” 面板中，单击 “设备”选项卡。


  2. 单击 “已分配的系统 ID” 的状态指示器（如果尚未显示节点列表）。未分配的设备以黄色表示。
  3. 单击 更改系统 ID 分配 按钮（在分配的系统 ID 下方），然后对于每个节点，从下拉列表中选择系统 ID（序列号）。
  4. 单击 更新分配。当红色状态指示灯变为绿色时，系统 ID 已分配。

电缆连接设备

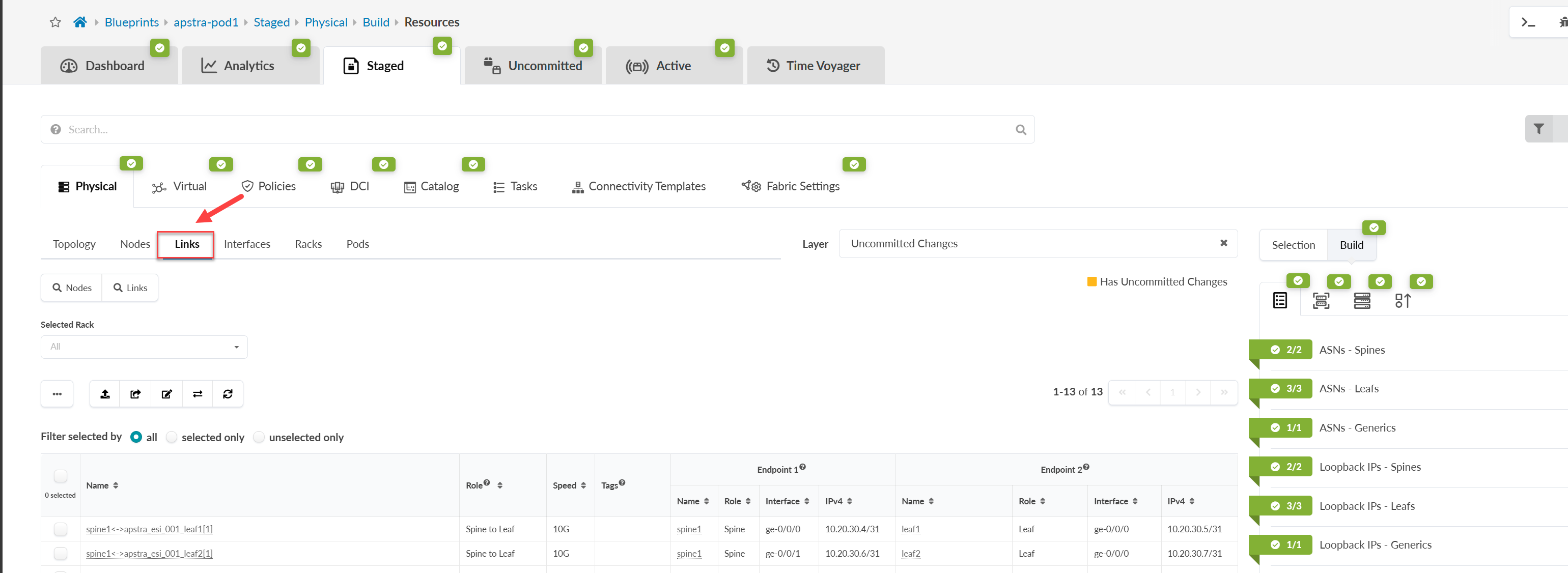

  1. 单击 链接 （屏幕左侧）以转到布线图。
  2. 检查计算出的布线图，并根据图将物理设备连接起来。如果您有一组预布线交换机，请确保已根据实际布线配置接口图，以便计算出的布线与实际布线匹配。

部署网络

当您分配了需要分配的所有内容并且蓝图没有错误时，所有状态指示灯都是绿色的。让我们部署蓝图，将配置推送到分配的设备。

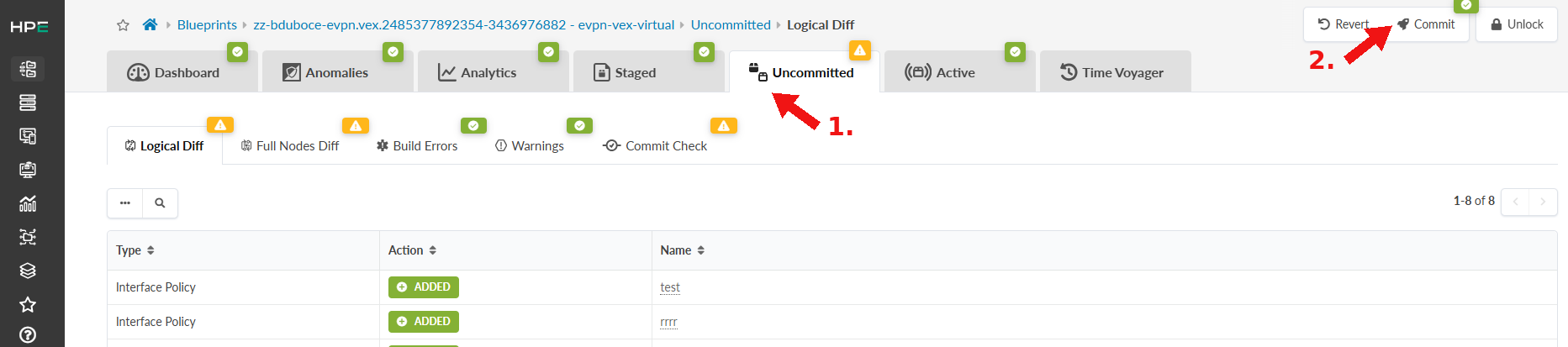

  1. 在顶部导航菜单中，单击“ 未提交 ”以查看分阶段更改。要查看更改的详细信息，请单击表中的某个名称。


  2. 单击“ 提交” 以转到对话框，您可以在其中添加描述并提交更改。
  3. 添加描述。当您需要将蓝图回滚到之前的版本时，此说明是有关已更改内容的唯一可用信息。
  4. 单击 Commit 将分阶段的更改推送到活动蓝图并创建修订版。
恭喜！您的物理网络已启动并正常运行。
