接口队列统计信息监控探测 |Apstra 6.1 |瞻博网络

简介

6.0 版引入了一个预定义的探针，称为接口队列统计信息监控探针。该探针专为精细的接口级监控而设计。探针收集并监控接口指标，以确定 AI 交换矩阵是否正在提供无损以太网服务（无损数据包传输）。使用聚合以太网 RDMA 版本 2 （RoCEv2）协议的 AI 交换矩阵需要无损以太网。该探针旨在通过持续跟踪交换矩阵中接口和队列的关键拥塞和丢失指标，帮助您验证无损操作。

有关无损以太网和 RDMA 的更多信息，请参阅以太网上的 AI/ML 数据中心网络。

探针概述

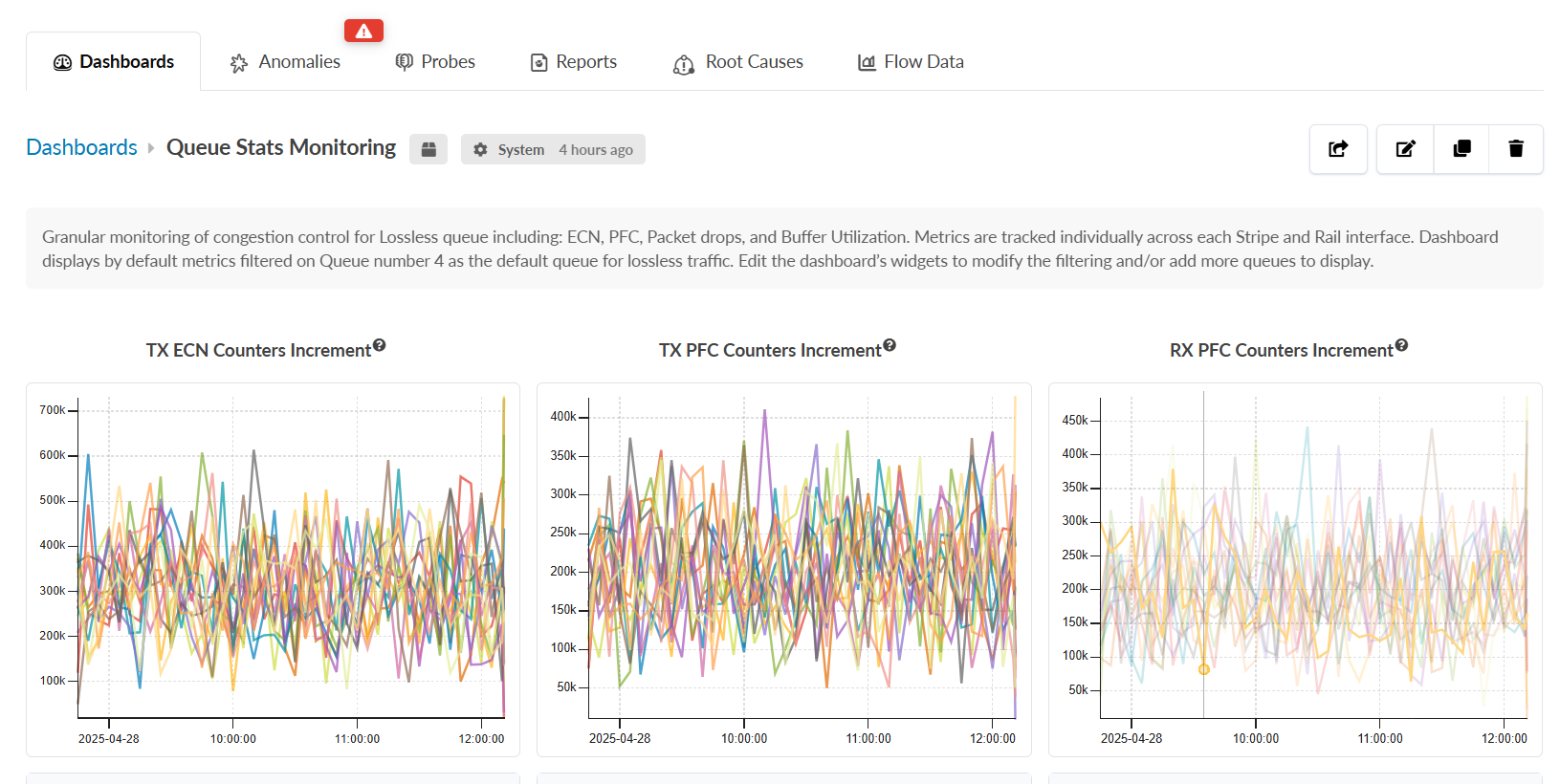

接口队列统计信息监控探针会以每个接口、每个队列为基础，收集并报告传输的显式拥塞通知（ECN）数据包、优先流控制（PFC）信号、缓冲区利用率和数据包丢弃率等指标。这些指标对于验证 AI 交换矩阵是否在生产中提供无损以太网至关重要。

探针还会存储时间序列数据（默认为 14 天）以供历史视图进行分析和故障排除。探针可提供有关队列行为的详细指标，包括：

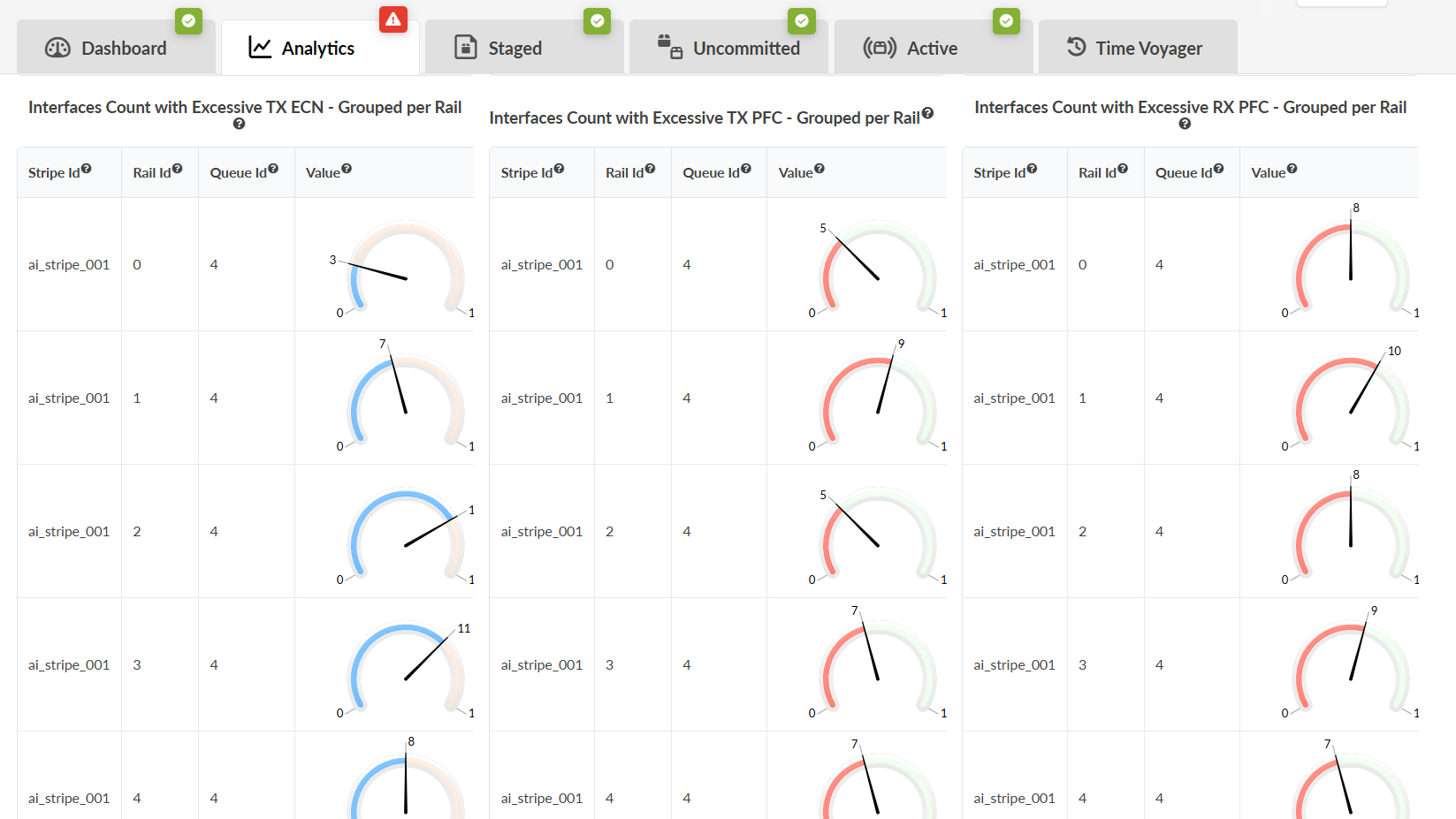

传输的 ECN：ECN 数据包通过网络设备传输，使它们能够向发送设备发出潜在拥塞信号，从而使它们能够在数据包丢弃之前降低传输速率。
PFC：一种链路级流量控制机制，可以根据特定流量类别（服务等级）暂停数据包传输，以防止无损网络中的缓冲区溢出和数据包丢失。

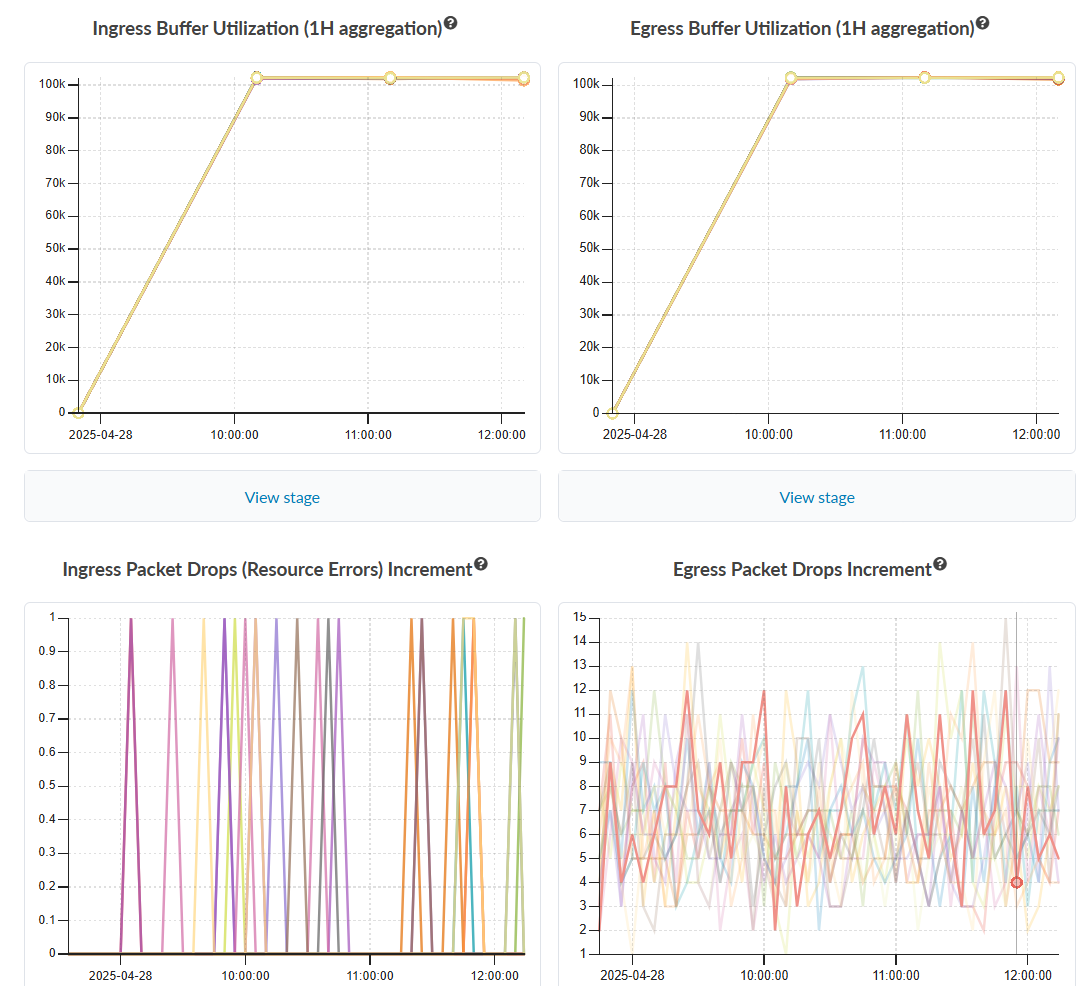

缓冲区利用率：在任何给定时间内，网络设备的数据包缓冲区队列的“满”程度。缓冲区利用率高通常预示着潜在的拥塞或微爆发。

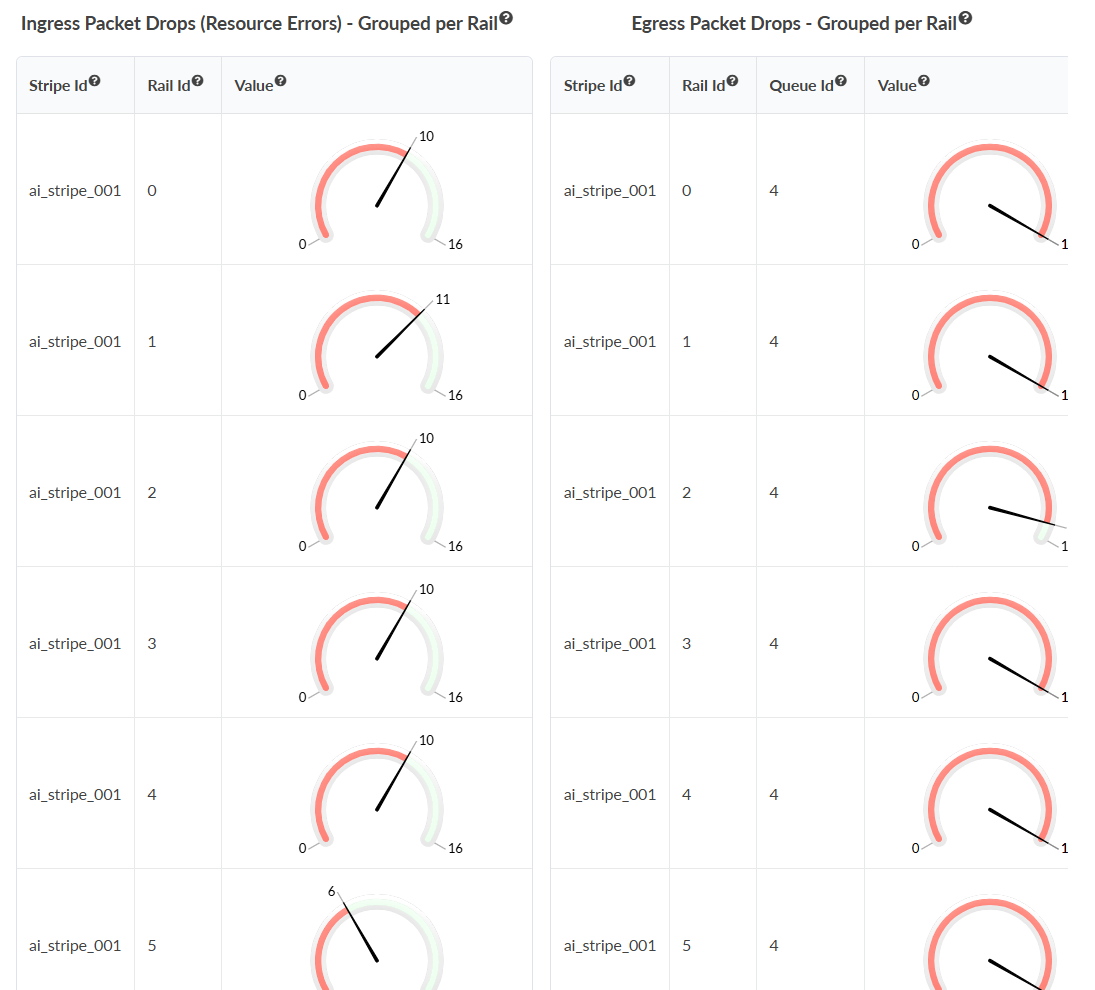

丢包数：网络设备由于拥塞或缓冲区利用率溢出而丢弃的数据包数。

有关 ECN 的更多信息，请参阅 CoS 显式拥塞通知。

有关 PFC 的详细信息，请参阅了解基于优先级的流控制。

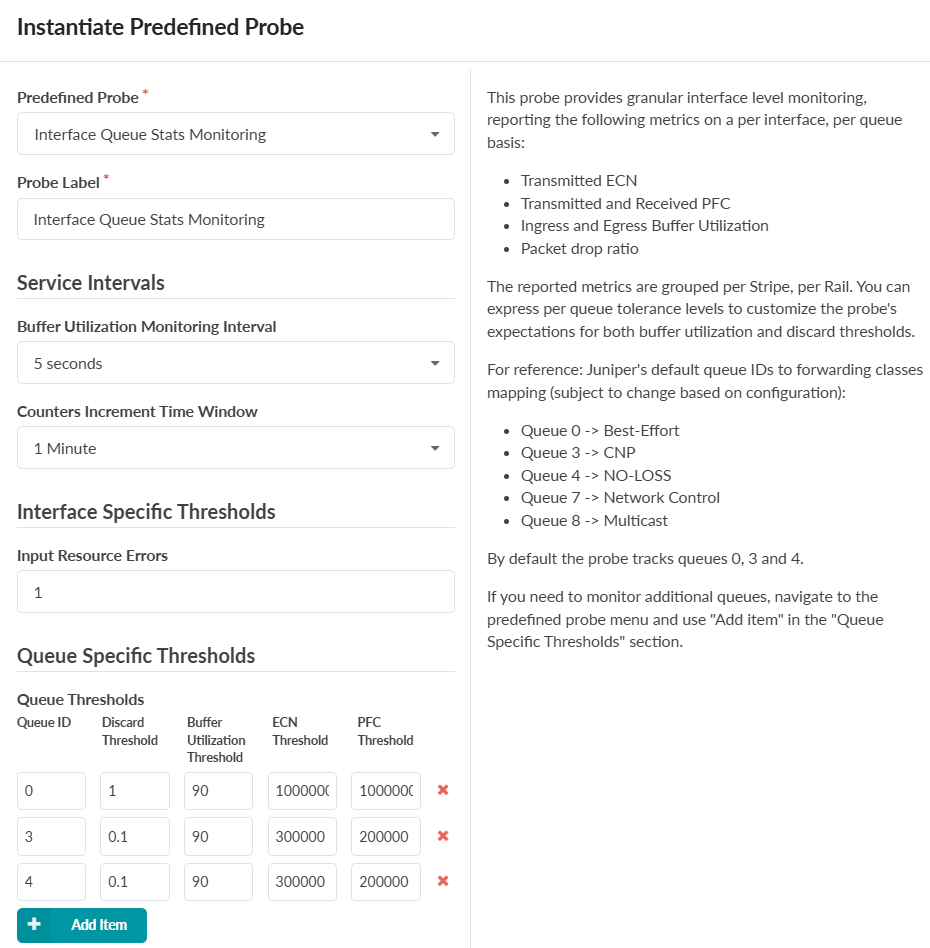

探针设置

设置	描述
探针标签	探针的名称
缓冲区利用率监控时间间隔	探针收集缓冲区利用率指标的频率。
计数器增量时间窗口	测量和聚合计数器增量（如丢包或 ECN 数据包）的时间段。
输入资源错误	发出告警之前接口上的输入资源错误（丢包）阈值。
队列数	探针在网络接口上监视的队列数。默认值为 3。
队列阈值	单个队列阈值。默认值显示在第一行。丢弃阈值：在探测触发警报之前，队列允许丢弃的最大数据包数。缓冲区利用率阈值：队列的缓冲区利用率百分比。如果超过百分比，则会触发警报。 ECN 阈值：在触发警报之前，每个时间窗口允许的 ECN 数据包数。 PFC 阈值：在触发警报之前，每个时间窗口允许的 PFC 信号数。
利用率监控间隔	探针检查接口队列利用率的时间间隔。默认值为 5 秒。
计数器增量时间窗口	测量接口计数器增量的时间段。

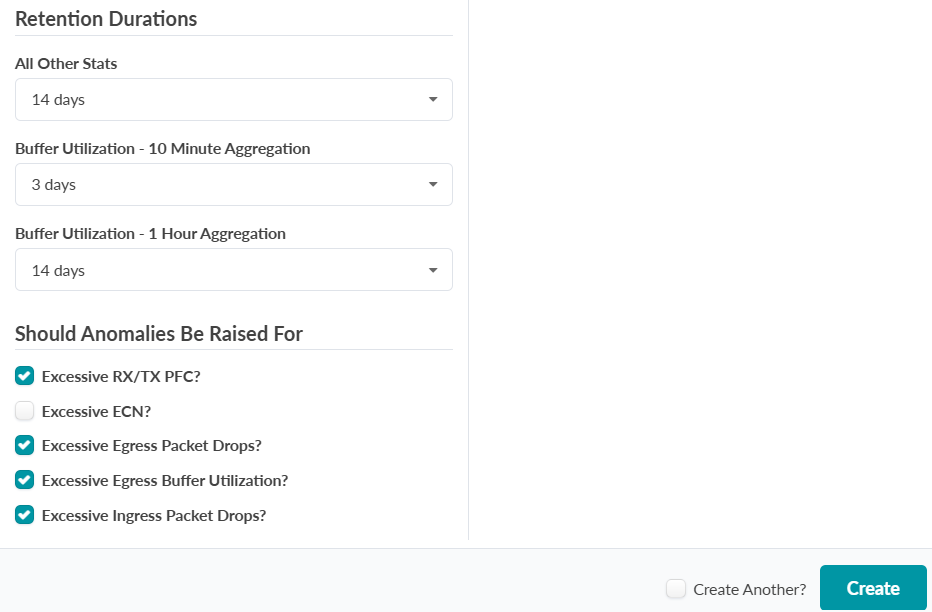

保留期限	接口统计信息的存储持续时间。您可以在不同的聚合级别设置不同的缓冲区利用持续时间。
