Vizinho BGP

Exibir informações do vizinho

Os vizinhos BGP são roteadores que comunicam informações de roteamento BGP entre si. Você pode consultar uma relação de vizinhança BGP na rede > protocolos > BGP > BGP menu Vizinho. Como alternativa, você pode clicar com o botão direito do mouse em um nó específico na tabela Informações da rede e selecionar Vizinhos BGP no nó... (mapa padrão) ou View Neighbors at Node (mapa BGP).

Clique em Network > Protocols > BGP > BGP Neighbor e a janela BGP Neighbors aparecerá.
A janela Vizinhos BGP exibe todos os relacionamentos vizinhos. A seção superior desta janela lista todos os alto-falantes BGP com seus vizinhos e propriedades. A metade inferior tem três guias: Propriedades, Política de entrada e Política de saída.

Figura 1: Detalhes dos vizinhos BGP
Clique em Mostrar vizinho para destacar o link entre o par de vizinhos selecionado.
Com o botão Filtro, você pode pesquisar vizinhos com base em vários parâmetros, como números AS, Interface, Peso, etc. Depois de preencher os critérios de pesquisa, clique no botão Buscar e ele abrirá a janela BGP Neighbor, que mostra todos os vizinhos que correspondem aos critérios de pesquisa.

Observação:
Para o campo Nó, você deve escolher um nó real e não um AS (pseudo-nó). Para pesquisar em um AS, você pode usar os campos AS, AS vizinho e nó vizinho. Observe que a pesquisa por AS usa correspondência exata no número AS. Por exemplo, você deve digitar 111 em vez de AS111 ou 1 ou 1*. Não há suporte para curingas neste campo.
Clique com o botão direito do mouse em uma entrada para ver as opções Mostrar "Endereço do vizinho = Grupo" e "Mostrar grupos pares sem membros".
- Mostrar "Endereço do Vizinho = Grupo": Essas entradas listam o grupo abaixo da coluna de endereço do vizinho. Eles se destinam a fornecer informações sobre as configurações padrão de um grupo de BGP, por exemplo, configurado em [edit protocols bgp group ibgp_peers] para Juniper. Essas configurações padrão podem ser substituídas por um vizinho específico dentro do grupo.
- "Mostrar grupos de pares sem membros": Esta opção exibirá todos os grupos BGP que não tenham vizinhos listados neles.

Guia Propriedades

A guia Propriedades tem os seguintes campos:

Âmbito de aplicação	Descrição
COMO	O nó AS.
Vizinho AS	O nó vizinho AS.
Interface	A interface usada para se conectar ao vizinho.
Nó	O nome do nó (roteador BGP).
Situação	Status do vizinho. É para cima ou para baixo.
Grupo	O nome do grupo de pares, se aplicável.
Multissalto	O número TTL (Time to Live) opcional do comando IOS: neighbor {ip-address \| peer-group-name} ebgp-multihop [ttl]
VRF	O nome da instância de roteamento e encaminhamento virtual.
Endereço do vizinho	O endereço IP do vizinho.
Nó vizinho	O nome do vizinho.
Cliente RR	Indica se o vizinho é um cliente refletor de rota ou não.
Cluster ID	A ID do cluster, se aplicável.
Família de endereços	Indica se uma família de endereços, como VPNv4 ou Inet-VPN, é usada.
ID da confederação	Indica o ID da Confederação BGP ao qual o AS pertence, se houver.
múltiplos caminhos	Indica se o multipath BGP foi configurado para fins de balanceamento de carga.
Próximo salto próprio	Indica se o roteador está configurado como o próximo salto para o vizinho BGP. “

Guias Políticas de entrada e saída

A guia Na política mostra todas as políticas aplicadas às rotas de entrada para o nó do vizinho destacado. A guia Política de Saída mostra todas as políticas aplicadas às rotas de saída do nó. (Observe que diferentes literaturas podem se referir à política de entrada/saída como política de importação/exportação; elas são equivalentes.)

Observação:

Você deve ter mais de um AS em sua rede para ver as políticas.

Para roteadores Cisco, as políticas de roteamento podem especificar filtragem de rota e manipulação de atributos, que usam mapas de rotas, listas de acesso AS_path, listas de comunidade, listas de distribuição e listas de filtros.

Para os roteadores da Juniper, são usadas declarações de políticas e listas de comunidades. Quando a guia Política de Entrada ou Política de Saída é selecionada, a janela política tem os seguintes campos:

Âmbito de aplicação	Descrição
Política	Nome da política
Termo/Sequência	O termo número é usado na declaração de política da Juniper. O número de sequência é aplicável ao mapa de rotas da Cisco.
Ação	Permitir ou negar

Figura 2: Na política Graphical user interface for managing BGP neighbors with columns like Node, AS, Interface, Neighbor Node. Buttons for filtering and help.

Graphical user interface for managing BGP neighbors with columns like Node, AS, Interface, Neighbor Node. Buttons for filtering and help.

Quando uma política específica na guia Política de entrada ou Política de saída é selecionada, o painel inferior direito exibe as instruções relevantes para essa política. Por exemplo, a política localonly para o RTB do roteador é mostrada na figura acima.

Adicionar relação de emparelhamento BGP

O NorthStar Planner oferece duas maneiras de adicionar relações de peering BGP; você pode usar a > Modificar > Protocolos BGP > BGP Vizinho... ou o menu Modificar protocolos > > BGP > Adicionar vários vizinhos BGP... cardápio.

Para definir uma relação de emparelhamento BGP de um nó para seu nó vizinho, na barra de menus, navegue até Protocolos de > de Rede > BGP > BGP vizinho. Em seguida, clique no botão Adicionar para abrir a janela Adicionar vizinhos BGP, conforme mostrado na figura a seguir.

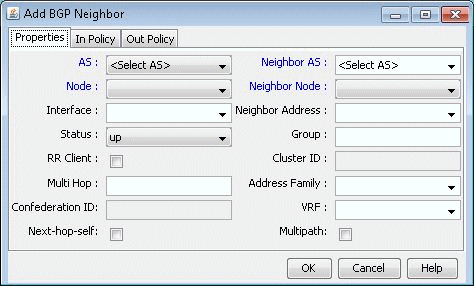

Figura 3: Adicionar janela de vizinho BGP
Escolha o número do AS e o Nó nos menus suspensos AS e Nó. Da mesma forma, escolha o número do AS do vizinho e o nó vizinho nos menus suspensos AS do vizinho e nó vizinho. Clicar em OK resulta no estabelecimento de um peer BGP do nó para o nó vizinho. Para estabelecer uma relação de peering BGP na direção oposta, basta executar as mesmas etapas, mas trocar as seleções de AS e nó pelas seleções de AS vizinho e nó vizinho. Observe que, se você estiver adicionando um relacionamento vizinho bgp de um refletor de rota ao cliente, marque a caixa Cliente RR e especifique a ID do cluster.
Para adicionar vários relacionamentos de peering de BGP entre um nó e seu vizinho, use a > Modificar protocolos > BGP > Adicionar vários vizinhos BGP... para abrir a janela Adicionar vários vizinhos BGP. O menu suspenso Tipo inclui as opções Intra AS e Inter AS. A figura a seguir mostra como a janela Adicionar vários vizinhos BGP com Tipo selecionado como Intra AS é usada para criar uma malha completa de relacionamentos vizinhos do IBGP dentro do AS. Observe que vizinhos balanceados (relações de vizinhança estabelecidas em ambas as direções) são criados.

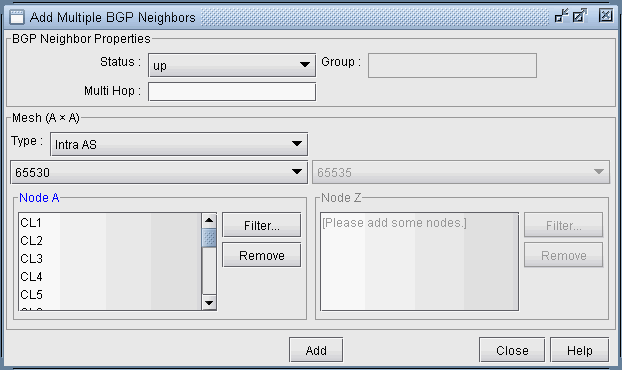

Figura 4: Janela Adicionar vários vizinhos BGP
