Conecte o ACX7100-48L à alimentação

Conecte o aterramento aos roteadores ACX7100-48L

Para atender aos requisitos de segurança e interferência eletromagnética (EMI) e garantir a operação adequada, você deve aterrar o roteador corretamente antes de conectar a energia. Os roteadores ACX7100-48L têm um terminal de aterramento de proteção separado fornecido no chassi, além do pino de aterramento do cabo AC PSM.

Você deve instalar o ACX7100-48L em um local de acesso restrito e garantir que o chassi esteja sempre devidamente aterrado. O ACX7100-48L possui um terminal de aterramento de proteção de dois orifícios fornecido no chassi. Veja a Figura 2. Em todas as circunstâncias, use esta conexão de aterramento para aterrar o chassi. Para sistemas alimentados por CA, você também deve usar o fio de aterramento no cabo de alimentação CA junto com a conexão do terminal de aterramento de dois orifícios. Este sistema testado atende ou excede todos os requisitos regulamentares EMC aplicáveis com o terminal de aterramento de proteção de dois orifícios.

Para conectar o aterramento aos roteadores ACX7100-48L, consulte Conectar o aterramento aos roteadores ACX7100-48L.

Conecte o aterramento aos roteadores ACX7100-48L

Para atender aos requisitos de segurança e interferência eletromagnética (EMI) e garantir a operação adequada, você deve aterrar o roteador corretamente antes de conectar a energia.

Antes de conectar o aterramento ao terminal de aterramento de proteção de um roteador ACX7100-48L, certifique-se de que um eletricista licenciado tenha conectado um terminal de aterramento apropriado ao cabo de aterramento.

A Figura 1 mostra os pontos de aterramento nos roteadores ACX7100-48L.

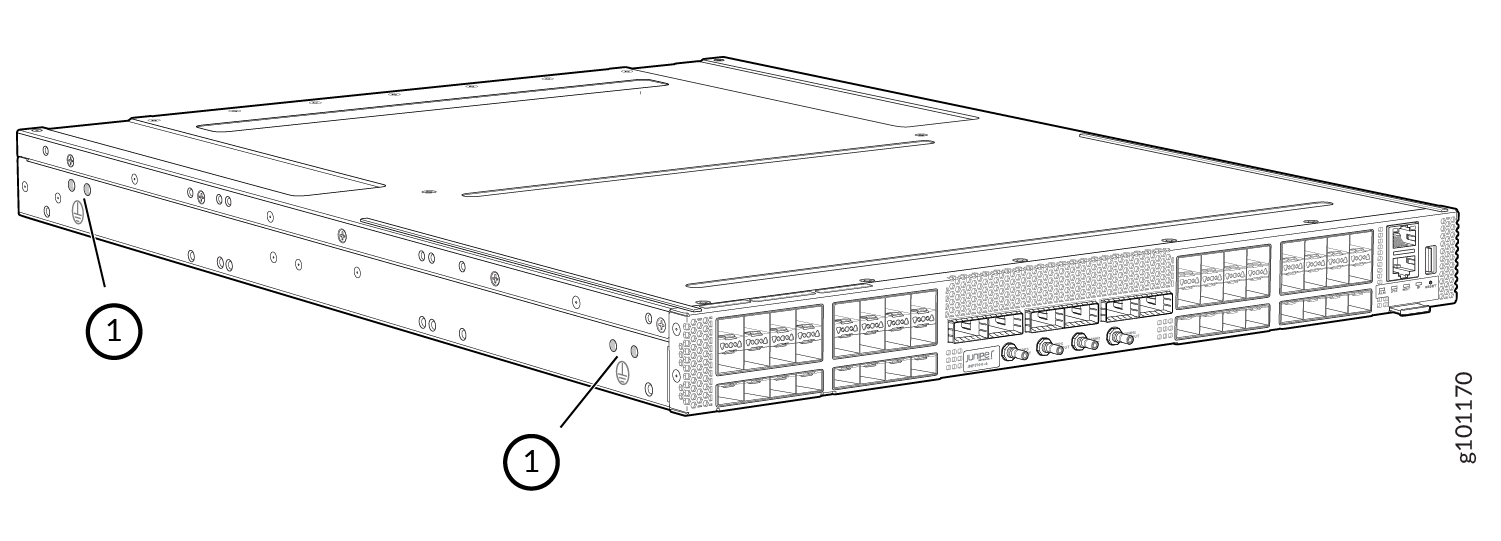

Figura 1: Pontos de aterramento no roteador Line drawing of a network switch with multiple ports on the front panel for connecting network cables. ACX7100-48L
1
—

Pontos de aterramento

Os pontos de aterramento estão na forma de pinos que são dimensionados para parafusos # 10-32. (Você precisa fornecer esses parafusos com arruelas integradas, pois não os enviamos no kit de acessórios).

Você aterra o roteador conectando uma extremidade de um cabo de aterramento ao aterramento e, em seguida, conectando a outra extremidade aos pontos de aterramento do chassi usando parafusos #10-32. Você deve fornecer os cabos de aterramento.

Observação:

O terminal de aterramento necessário é um Panduit LCD10-10A-L ou equivalente (não fornecido). O terminal de aterramento acomoda fio trançado de 14 a 10 AWG (2 a 5,3 mm²). O cabo de aterramento que você fornece para o chassi deve ser do mesmo tamanho ou mais pesado que o fio de entrada de cada fonte de alimentação. A recomendação mínima é de fio trançado de 14 a 10 AWG (2 a 5,3 mm²) para o roteador ACX7100-48L

Para aterrar o roteador ACX7100-48L:

  1. Verifique se um eletricista licenciado conectou o terminal de cabo fornecido com o roteador ao cabo de aterramento.
  2. Certifique-se de que todas as superfícies de aterramento estejam limpas e com um acabamento brilhante antes de fazer as conexões de aterramento.
  3. Conecte o cabo de aterramento a um aterramento adequado.
  4. Coloque o terminal do cabo de aterramento sobre os pontos de aterramento na lateral do chassi (consulte a Figura 2).
    Figura 2: Conecte o cabo de aterramento ao roteador Connect the Grounding Cable to the ACX7100-48L Router ACX7100-48L
  5. Prenda o terminal do cabo de aterramento com os parafusos. Aplique 30-33 lb-in de torque nos parafusos.
  6. Cubra o cabo de aterramento e verifique se ele não toca ou bloqueia o acesso aos componentes do roteador e se não fica pendurado onde as pessoas possam tropeçar nele.

Conecte a alimentação CA a um roteador ACX7100-48L

Certifique-se de ter um cabo de alimentação apropriado para sua localização geográfica disponível para conectar a alimentação CA ao roteador.

Antes de começar a conectar a alimentação CA ao roteador:

  • Certifique-se de ter tomado as precauções necessárias para evitar danos por descarga eletrostática (ESD) (consulte Prevenção de danos por descarga eletrostática).

  • Certifique-se de ter conectado o chassi do roteador ao aterramento.

    ATENÇÃO:

    Antes de conectar a energia ao roteador, um eletricista licenciado deve conectar um terminal de cabo aos cabos de aterramento e alimentação que você fornece. Um cabo com um terminal conectado incorretamente pode danificar o roteador (por exemplo, causando um curto-circuito).

    Para atender aos requisitos de segurança e interferência eletromagnética (EMI) e garantir a operação adequada, você deve conectar o chassi ao aterramento antes de conectá-lo à energia. Em todas as circunstâncias, use o terminal de aterramento de proteção no chassi do roteador para conectar ao aterramento. O roteador ganha aterramento adicional quando você conecta o PSM no roteador a uma tomada de alimentação CA aterrada usando o cabo de alimentação CA apropriado para sua localização geográfica.

  • Instale o PSM no chassi.

O módulo de fonte de alimentação (PSM) em um roteador ACX7100-48L é uma unidade substituível em campo (FRU) removível a quente e inserida a quente. Você pode removê-lo e substituí-lo sem desligar o roteador ou interromper as funções de roteamento.

Observação:

Você deve conectar cada PSM a uma tomada de fonte de alimentação dedicada.

Para conectar a alimentação CA a um roteador ACX7100-48L:

  1. Enrole e aperte uma extremidade da tira de aterramento ESD ao redor do pulso nu e conecte a outra extremidade da alça ao ponto ESD no chassi.
  2. Desligue a entrada do dispositivo de entrada CA na fonte de alimentação.
  3. Conecte o cabo de alimentação à tomada da fonte de alimentação.
    Observação:

    Cada fonte de alimentação deve ser conectada a uma alimentação de alimentação CA dedicada e a um disjuntor de circuito de 2 polos dedicado no local do cliente. Recomendamos que você use um disjuntor de circuito dedicado no local do cliente classificado para 20 A (110 VCA) ou 16 A (220 VCA) no mínimo, ou conforme exigido pelo código local.
  4. Empurre a extremidade da tira de retenção do cabo de alimentação CA no orifício próximo à entrada na placa facial da fonte de alimentação no roteador até que ela se encaixe no lugar. Certifique-se de que o laço na tira de retenção esteja voltado para o cabo de alimentação (consulte a Figura 3).

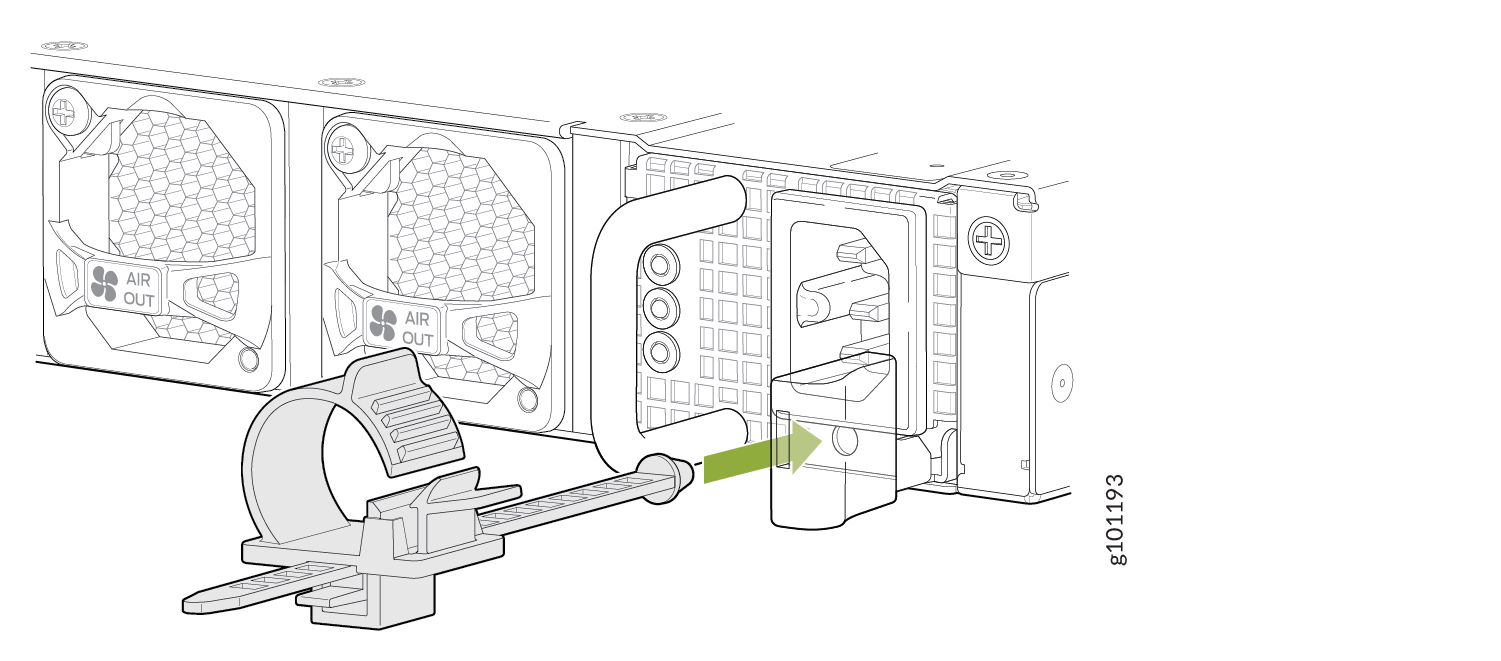

    Figura 3: Insira a faixa de retenção do cabo de alimentação no PSM Insert Power Cord Retainer Strip on the AC PSM CA
  5. Pressione a pequena aba na tira de retenção para soltar o laço. Deslize o laço até ter espaço suficiente para inserir o acoplador do cabo de alimentação na entrada.
  6. Insira o acoplador do cabo de alimentação firmemente na entrada.
  7. Deslize o laço em direção ao PSM até que esteja bem ajustado à base do acoplador.
  8. Pressione a aba no laço e desenhe o laço em um círculo apertado (consulte a Figura 4).
  9. Passe o cabo de alimentação adequadamente. Verifique se o cabo de alimentação não bloqueia a exaustão de ar e o acesso aos componentes do roteador, nem se coloca onde as pessoas possam tropeçar nele.
  10. Ligue a fonte de alimentação.
  11. Repita as etapas 3 a 9 para instalar o PSM restante.
Figura 4: Conecte um cabo de alimentação CA a um ACX7100-48L Connect an AC Power Cord to an ACX7100-48L

Conecte a alimentação CC a um roteador ACX7100-48L

Antes de começar a conectar a alimentação CC ao roteador:

  • Certifique-se de ter tomado as precauções necessárias para evitar danos por descarga eletrostática (ESD) (consulte Prevenção de danos por descarga eletrostática).

  • Certifique-se de ter conectado o chassi do roteador ao aterramento.

    ATENÇÃO:

    Antes de conectar a energia ao roteador, um eletricista licenciado deve conectar um terminal de cabo aos cabos de aterramento e alimentação que você fornece. Um cabo com um terminal conectado incorretamente pode danificar o roteador (por exemplo, causando um curto-circuito).

    Para atender aos requisitos de segurança e interferência eletromagnética (EMI) e garantir a operação adequada, você deve conectar o chassi ao aterramento antes de conectá-lo à energia. Em todas as circunstâncias, use o terminal de aterramento de proteção no chassi do roteador para conectar ao aterramento.

  • Instale o PSM no chassi.

Certifique-se de ter as seguintes peças e ferramentas disponíveis:

  • Chave de fenda Phillips (+), número 2 (não fornecida)

  • Multímetro (não fornecido)

O módulo de fonte de alimentação (PSM) em um roteador ACX7100-48L é uma unidade substituível em campo (FRU) removível a quente e inserida a quente. Você pode removê-lo e substituí-lo sem desligar o roteador ou interromper as funções de roteamento.

Atenção:

Os roteadores ACX7100-48L alimentados por CC destinam-se à instalação apenas em um local de acesso restrito.
Observação:

Os retornos de bateria da fonte de alimentação CC devem ser conectados como um retorno CC isolado (DC-I).

Para conectar a alimentação CC a um roteador ACX7100-48L:

  1. Enrole e aperte uma extremidade da tira de aterramento ESD ao redor do pulso nu e conecte a outra extremidade da alça ao ponto ESD no chassi.
  2. Verifique se os cabos de alimentação CC estão corretamente identificados antes de fazer as conexões à fonte de alimentação. Em um esquema típico de distribuição de energia em que o retorno é conectado ao aterramento do chassi na fábrica de baterias, você pode usar um multímetro para verificar a resistência dos cabos CC de –48 V e RTN ao aterramento do chassi:

    • O cabo com resistência muito baixa (indicando um circuito fechado) ao aterramento do chassi é positivo (+). Você instala este cabo no terminal de entrada de alimentação CC V+ (retorno).

    • O cabo com resistência muito alta (indicando um circuito aberto) ao aterramento do chassi é negativo (–). Você instala este cabo no terminal de entrada de alimentação CC V– (entrada).

    ATENÇÃO:

    Você deve garantir que as conexões de alimentação mantenham a polaridade adequada. Os cabos da fonte de alimentação podem ser rotulados (+) e (–) para indicar sua polaridade. Não existe um código de cores padrão para cabos de alimentação CC. O código de cores usado pela fonte de alimentação CC externa em seu local determina o código de cores dos fios nos cabos de alimentação que se conectam aos terminais de entrada de alimentação CC em cada PSM.
  3. Instale o isolamento da tubulação termorretrátil ao redor dos cabos de alimentação.

    Para instalar tubos termorretráteis:

    1. Deslize a tubulação sobre a parte do cabo onde está presa ao cano. Certifique-se de que a tubulação cubra a extremidade do fio e o cano do terminal preso a ele.

    2. Encolha a tubulação com uma pistola de ar quente. Certifique-se de aquecer todos os lados da tubulação uniformemente para que ela encolha firmemente ao redor do cabo.

    A Figura 5 mostra as etapas para instalar a tubulação termorretrátil.

    Observação:

    Não superaqueça a tubulação.

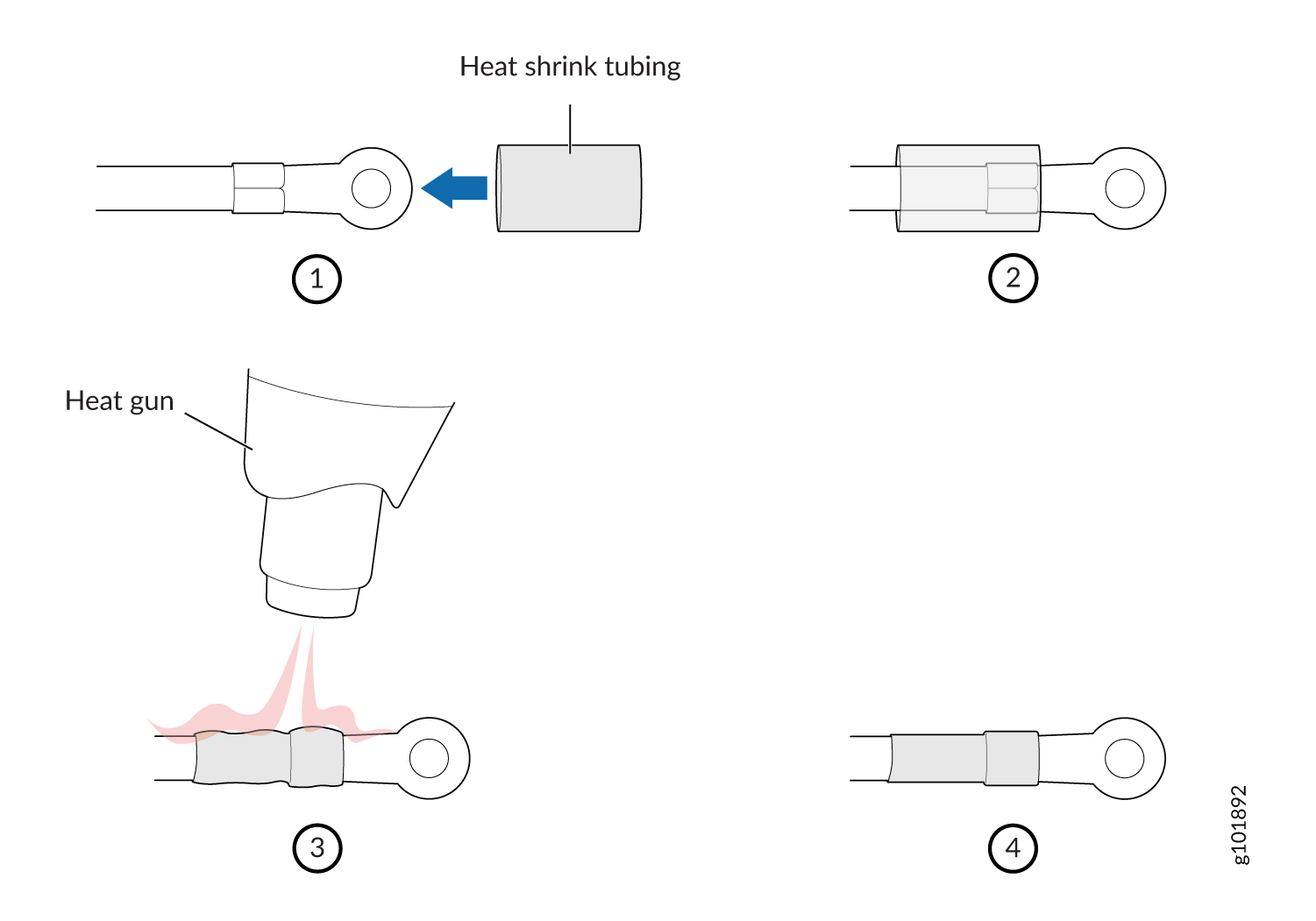

    Figura 5: Como instalar tubos termorretráteis How to Install Heat-Shrink Tubing
  4. Certifique-se de que o disjuntor do circuito de entrada esteja aberto de forma que a tensão nos cabos da fonte de alimentação CC seja de 0 V e que os cabos não fiquem ativos enquanto você estiver conectando a alimentação CC.
    Observação:

    Os terminais V+ são chamados de +RTN e os terminais V– são chamados de –48 V no aviso de sequência de fiação de alimentação CC.
  5. Certifique-se de que os PSMs estejam totalmente inseridos no chassi.
  6. Remova a tampa do bloco de terminais. A tampa do bloco de terminais é um pedaço de plástico transparente que se encaixa no lugar sobre o bloco de terminais (consulte a Figura 6).
  7. Remova os parafusos dos terminais usando a chave de fenda. Guarde os parafusos.
    Atenção:

    Certifique-se de que os cabos de alimentação não bloqueiem o acesso aos componentes do dispositivo ou caiam onde as pessoas possam tropeçar neles.
  8. Conecte cada PSM às fontes de alimentação. Prenda os cabos da fonte de alimentação aos PSMs aparafusando as alças do anel conectadas aos cabos aos terminais apropriados usando o parafuso dos terminais (consulte a Figura 6).
    Observação:

    O terminal de anel necessário é um KST P / N: RNYBS8-4 ou equivalente (não fornecido).

    O roteador ACX7100-48L foi projetado para operar com um PSM DC que tem uma única entrada de alimentação não redundante. Para redundância de fonte, você deve instalar dois PSMs CC no ACX7100-48L; conecte a fonte (A) a um PSM e a fonte (B) ao segundo PSM. Essa configuração fornece a redundância de alimentação A/B comumente implantada para o sistema.

    ATENÇÃO:

    A conexão entre cada fonte de alimentação e o PSM deve incluir um disjuntor circuito. Recomendamos que você use um disjuntor de circuito de 2 polos no local do cliente classificado para 25A ou conforme exigido pelo código elétrico local.

    Não conecte duas fontes a um único PSM, pois isso pode causar corrente circulante nos fios de alimentação sempre que houver qualquer diferença no voltage das duas fontes.
    Observação:

    Para conectar a fonte DC a um roteador ACX7100-48L, use um fio 10-12 AWG.
    1. Prenda o terminal do anel do cabo positivo (+) da fonte de alimentação CC ao terminal V+ no PSM CC.
    2. Prenda o terminal do anel do cabo negativo (–) da fonte de alimentação CC ao terminal V– no PSM CC.
    3. Aperte os parafusos nos terminais PSM até ficarem firmes usando a chave de fenda. Não aperte demais os parafusos.
  9. Recoloque a tampa do bloco de terminais.
  10. Feche o disjuntor do circuito de entrada.
    Observação:

    O switch liga assim que a energia é fornecida ao PSM. Não há interruptor de alimentação no dispositivo.
  11. Verifique se os LEDs IN e OUT no PSM estão acesos em verde e acesos de forma constante.
Figura 6: Conecte o cabo de alimentação CC a um roteador Connect DC Power Cable to an ACX7100-48L Router ACX7100-48L
